Серія ULISSE MAXI

Позиционер с кожухом для сверхгабаритных трансфокаторов



Используемые технологии







РЫНКИ





Основные особенности



  • Увеличенный кожух, поворотное устройство и приемник телеметрии в одном корпусе
  • Регулируемые противовесы для оптимального балансирования
  • Оптический сенсор для абсолютной точности позиционирования
  • Высокая точность выхода на предустановку: 0,02º
  • Непрерывный поворот по горизонтали, наклон +45º/-20º по вертикали
  • Переменная скорость: 0,1º-20º/сек по горизонтали, 0,1º-20º/сек по вертикали
  • Конфигурирование через экранное меню
  • Поддержка различных протоколов (AMERICAN DYNAMICS, PELCO D, VIDEOTEC MACRO, VISTA)
  • Рейтинг пыле-, влагозащиты IP66
  • Материал исполнения – алюминий и ABS-пластик
  • Эпоксиполиестерное порошковое покрытие RAL9002
  • Установка на парапет
  • Зубчатые ремни трансмиссии с системой скольжения
  • Электронные переключатели лимитов
  • Предустановленные коннекторы
  • Нулевой люфт
  • Максимальный суммарный вес камеры и объектива 4,5кг.
  • Встроенный стеклоочиститель
  • Внутренняя / наружная установка
  • Температурный режим: -10ºС/+60ºС

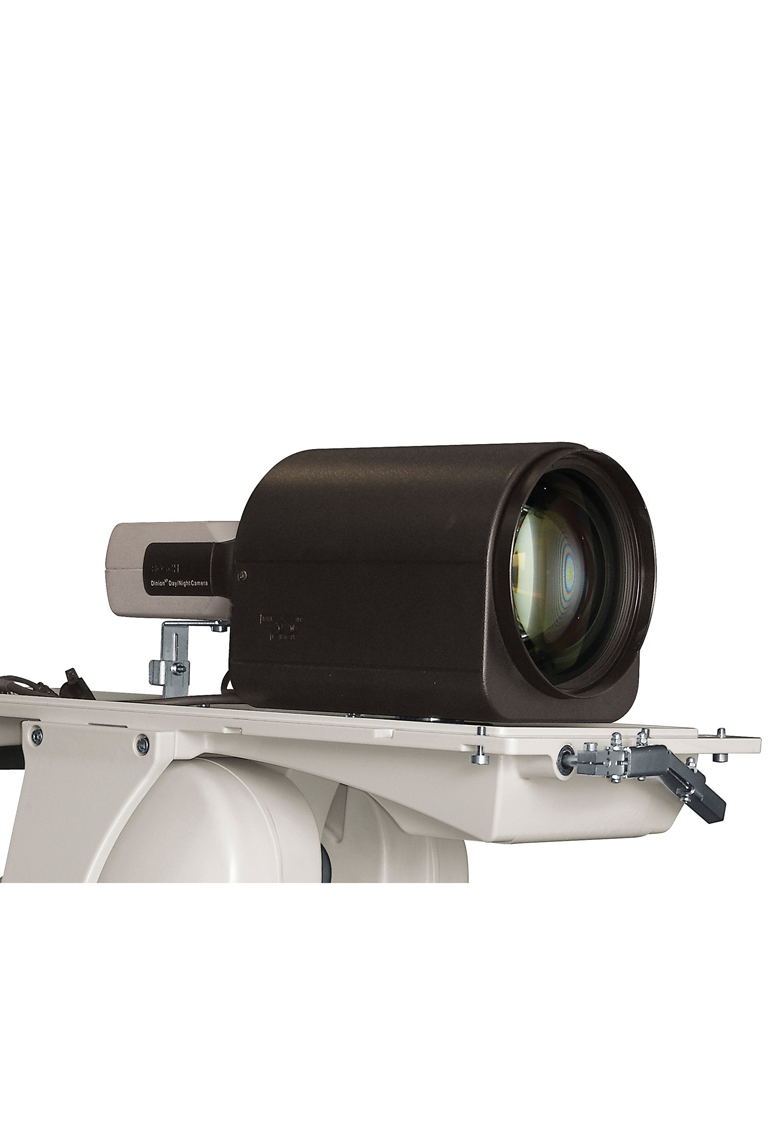

ULISSE MAXI был специально разработан для установки наиболее габаритных трансфокаторов, доступных на рынке. Эта система позиционирования интегрирует в одном корпусе увеличенный кожух, высокопроизводительную поворотную платформу и приемник телеметрии. Устройство гарантирует оптимальное позиционирование видеокамеры в уличных инсталляциях.



Непрерывный поворот по горизонтали осуществляется с переменной скоростью до 20º/сек, наклон по вертикали – до 20º/сек в диапазоне +45º/-20º.



Устройство оснащено функциями автопанорамирования и патрулирования, точность выхода на позицию по предустановке составляет 0,02º. Патрулирование от точки к точке может быть задано с различной скоростью, что позволяет настроить позиционер для максимального соответсвия задачам видеонаблюдения на объекте.



В ULISSE MAXI также применены сенсоры, отслеживающие положение по горизонтали и вертикали, и позволяющие точно позиционировать камеру практически в любых условиях эксплуатации.



В дополнение к экранному меню, позиционер имеет интерфейс RS232 для обновления версии прошивки. Управление устройством осуществляется посредством RS485/RS422 по различным протоколам. Несколько ULISSE MAXI, объединенных в одну сеть, могут быть настроены синхронно.



Модельный ряд ULISSE MAXI включает версии со встроенным сетевым энкодером для получения видеопотоков и управления PTZ-функциями по IP.



Позиционер может быть использован для решения различных задач: контроль за портами и городскими улицами, видеонаблюдение на стадионах, промышленных предприятиях, тюрьмах, военных учреждениях, периметрах.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Корпус из алюминия и технополимера
Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002
Монтаж на горизонтальную поверхность (парапетная ориентация)
Электронные ограничители хода
Нулевой люфт
Максимальный вес камеры с объективом: 7.6 кг
Оптические датчики для точного позиционирования
Максимальное количество предустановок: 250 (VIDEOTEC MACRO)
15-символьная строка для обозначения зон и предварительных настроек
Конфигурация посредством экранного меню
Адресация до 255 устройств посредством DIP-переключателя
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные вводы 3xM16
Поворот по горизонтали непрерывный
Наклон по вертикали от +45° до -20°
Скорость горизонтального поворота от 0,02°/с до 20°/с
Скорость вертикального наклона от 0,02°/с до 20°/с
Передача усилия Зубчатая ременная трансмиссия
Точность выхода на предустановку 0.02°
Вес устройства 30 кг
ПАРАМЕТРЫ ОКНА
Стекло видеокамеры Габариты: 112 х 95мм
Германиевое стекло Диаметр: 85мм (внешний), 70мм (полезный)
Толщина: 2мм
Внешнее покрытие: антибликовое карбоновое покрытие с защитой от царапин
Внутреннее покрытие: антибликовое
Спектральный диапазон: от 7.5μм до 14μм
Пропускание ИК-спектра (от 7.5μм до 11.5μм): 90%
Пропускание ИК-спектра (от 11.5μм до 14μм): 77%
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 230Vac: 0.4A, 50/60Hz
24Vac: 4A, 50/60Hz
120Vac: 0.8A, 50/60Hz
Мощность 100W макс.
150-190 Вт макс. со светодиодными прожекторами в 24Vac
28,5W, поворотное устройство остановлено, подогрев выключен
Стандартный подогрев кожуха 12Vac, (800 мА)
Сечение входных кабелей 0.75мм² (18AWG), 120Vac или 230Vac
1.5мм² (16AWG ), 24Vac
Сечение сигнальных кабелей от 0.14мм² (26AWG ) до 0.5мм² (20AWG )
КОММУНИКАЦИИ
Интерфейс RS-232 (только для обновления прошивки)
2 порта RS-485
ПРОТОКОЛЫ
Конфигурация параметров протокола телеметрии через DIP переключатель для RS-485
Поддерживаемые протоколы AMERICAN DYNAMICS, PANASONIC, PELCO D, VIDEOTEC MACRO, VISTA
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя /Наружная
Температурный режим (с нагревателем) -10°C +60°C
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60950-1
Фотобиологическая безопасность (Светодиодные прожекторы) EN62471
Электромагнитная совместимость (CE) EN55022 (Класс A), FCC часть 15 (Класс A)
Степень защиты EN50130-4
Наружная установка (CE) EN60950-22, IEC60950-22
Степень защиты IP EN60529 (IP66)
Защита от солевого тумана EN50130-5, EN60068-2-52
Сертификат EAC







UPTIRPS230N Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 230Vac, всепогодное исполнение. В комплект входит сумеречный датчик.
UPTIRPS100N Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 100Vac, всепогодное исполнение. В комплект входит сумеречный датчик.
UPTIRPS120UL Внешний источник питания для серии ULISSE, предусматривает питание двух светодиодных осветителей, вход 120Vac, всепогодное исполнение. В комплект входит сумеречный датчик.
WASPT3V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 120Vac
WASPT1V23L30M00 Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 230Vac
WASPT0V23L11M00 Помпа 23л, высота подачи омывающей жидкости до 11м, питание IN 230Vac-24VAC-120Vac
WASPT0V23L5M00 Помпа 23л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
WASPT0V5L5M00 Помпа 5л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac
UPTJBUL Всепогодная распределительная коробка для кабельных соединений (согласно нормам UL)

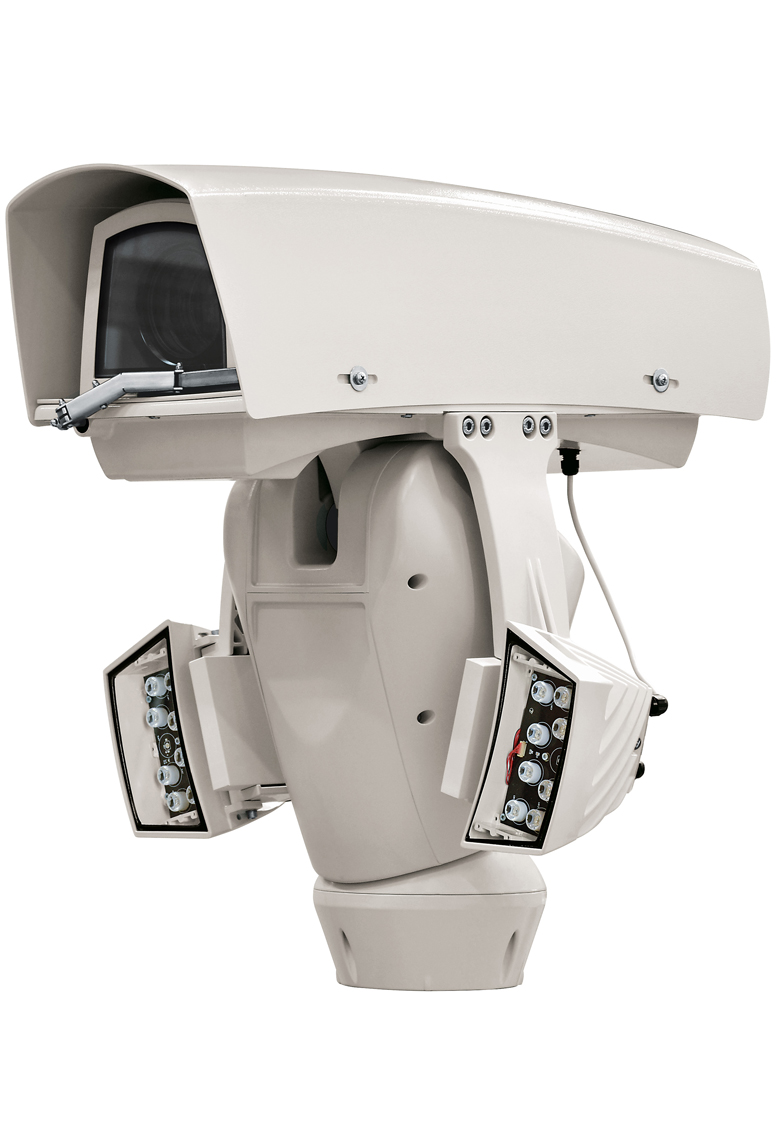

UPTIRN60WA00 Светодиодный прожектор для устройства ULISSE, 60°, белый свет, 24Vac - 12/24Vdc
UPTIRN30WA00 Светодиодный прожектор для устройства ULISSE, 30°, белый свет, 24Vac - 12/24Vdc
UPTIRN10WA00 Светодиодный прожектор для устройства ULISSE, 10°, белый свет, 24Vac - 12/24Vdc
UPTIRN309A00 Светодиодный прожектор для устройства ULISSE, 30°, 940nm, 24Vac - 12/24Vdc
UPTIRN109A00 Светодиодный прожектор для устройства ULISSE, 10°, 940nm, 24Vac - 12/24Vdc
UPTIRN608A00 Светодиодный прожектор для устройства ULISSE, 60°, 850nm, 24Vac - 12/24Vdc
UPTIRN308A00 Светодиодный прожектор для устройства ULISSE, 30°, 850nm, 24Vac - 12/24Vdc
UPTIRN108A00 Светодиодный прожектор для устройства ULISSE, 10°, 850nm, 24Vac - 12/24Vdc
КРОНШТЕЙНЫ И АДАПТЕРЫ
UPTWBA Настенный кронштейн с внутренним кабельным каналом

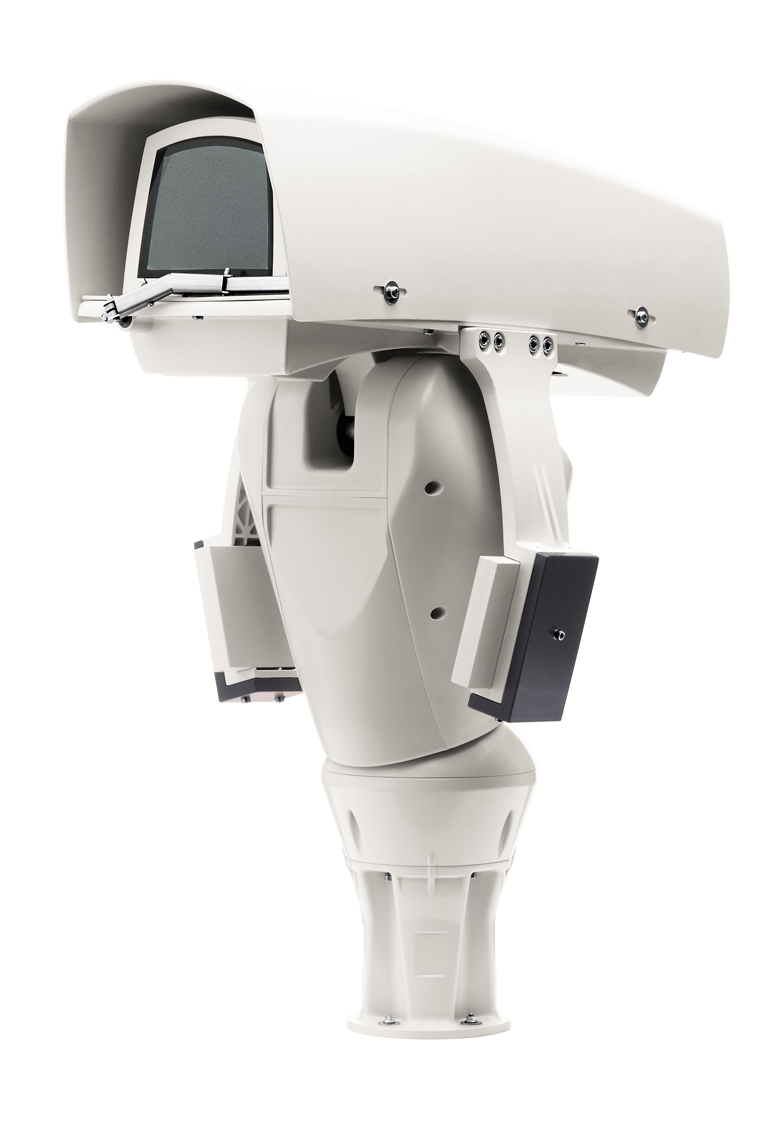

UPTWBTAB Парапетный кронштейн с внутренним кабельным каналом




ALBERT Устройство цифрового анализа видеосигнала
SM82A Матричный коммутатор на 8 входов, 2 выхода
SM164B Матричный коммутатор на 16 входов, 4 выхода
SM328B Матричный коммутатор на 32 входа, 8 выходов
DCJ Пульт управления матричными коммутаторами, мультиплексорами и телеметрией с трехкоординатным джойстиком
DCZ Универсальный пульт управления ПК приложениями
