Серія NXL

Кожух для больших зум-объективов, предназначенный для агрессивной среды



Используемые технологии







РЫНКИ







Основные особенности



  • Инсталляция в прибрежных или промышленных зонах
  • Предназначен для высокоагрессивных сред
  • Материал исполнения кожуха и болтов – электрополированная нержавеющая сталь марки AISI 316 (аустенитный сплав, устойчивый к коррозии и нагреванию)
  • Рейтинг пыле-, влагозащиты IP66/68
  • 2 х PG13,5 кабельных ввода из никелированной латуни
  • Внешняя полировка корпуса
  • Внутренняя / наружная установка
  • Термостойкое переднее стекло 4мм
  • Погружение под воду до -50м (давление 5 бар)
  • Соответсвие стандартам (кожух): UNI6900-71: X 2 Cr Ni Mo 17 12 (Италия), AISI : 316 (США), DIN 17006: X 2 Cr Ni Mo 18 10 (Германия), NºWERKSTOFF: 1.4404, AFNOR: Z2 CND 17-12 (Франция), BSI: 316 S 12 (Великобритания)
  • Соответсвие стандартам (болты): UNI6900: X 5 Cr Ni Mo 1712 (Италия), AISI : 316 (США), качество ISO: А4, класс защиты ISO: 80
  • 9мм передний и задний фланцы
  • Круглые сальники
  • Стеклоочиститель: корпус из нержавеющей стали марки AISI 316, коннектор 3+1 пин
  • Температурный режим: -20ºС/+60ºС
  • Температурный режим с двойным нагревательным элементом: -40ºС/+60ºС



Опции для заказа



  • HPV42K2A700 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, подогреваемым стеклом с защитой от обледенения.
  • HPV42K2A716 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, вентилятором и двойным воздушным фильтром

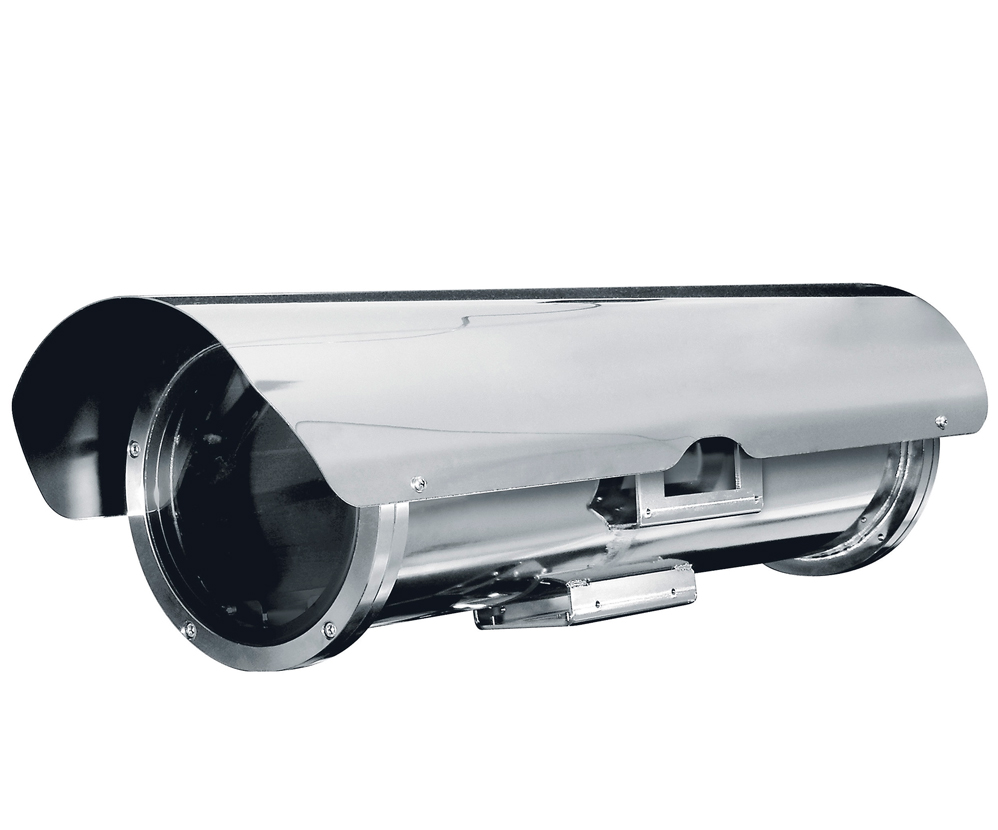

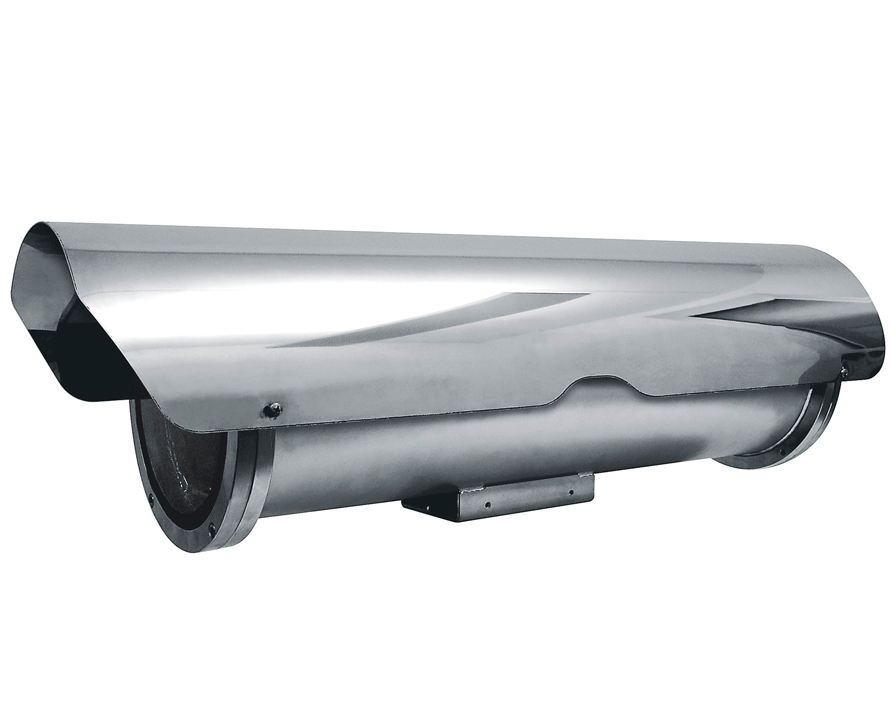

Кожух NXL полностью изготавливается из электрополированной нержавеющей стали AISI 316L и предназначен для размещения больших камер и зум-объективов.



Кожух создан для установки в особых условиях, таких как условия с присутствием соленой воды, например, при морском и прибрежном патрулировании, при наблюдении на промышленных и химических объектах, а также при наличии коррозионно-активных внешних факторов./p>



Предлагается широкий ассортимент комплектующих: нагреватель, источник питания для камеры, настенный кронштейн NXWBL из нержавеющей стали и стеклоочиститель VIPNXL.

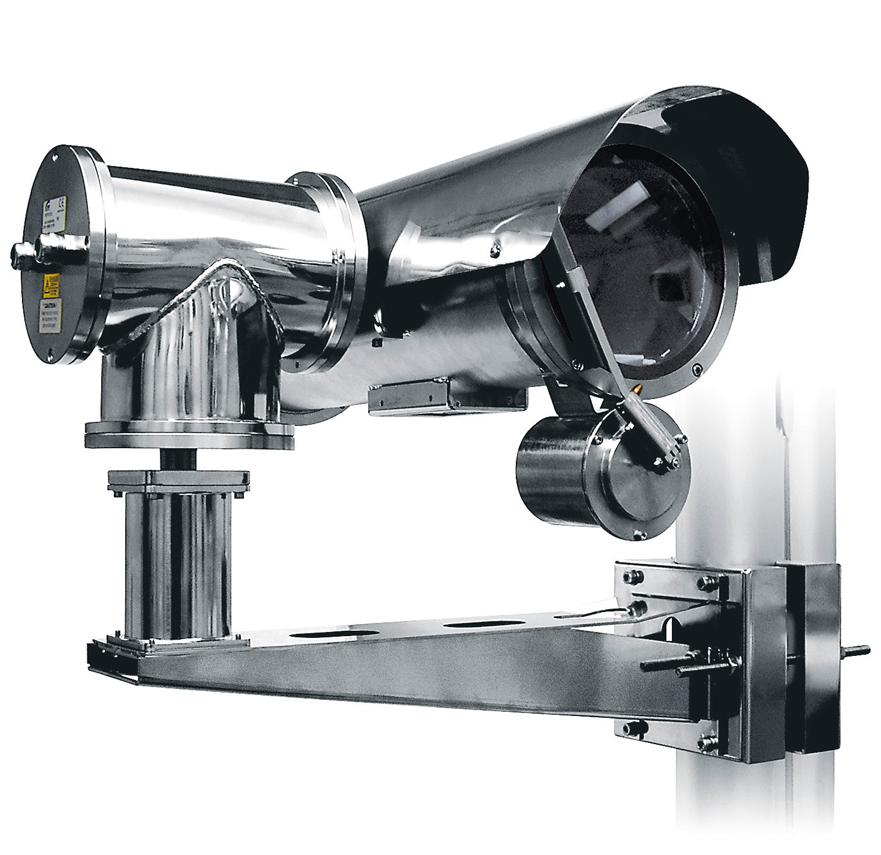

Кожух NXL может устанавливаться на поворотную платформу NXPTH для получения полной системы позиционирования.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Изготовлен из электрополированной нержавеющей стали (аустенитный сплав нержавеющей стали, устойчивость к коррозии и перегреву в соответствии со следующими стандартами) AISI 316L
UNI 6900-71: X 2 Cr Ni Mo 17 12 2
DIN 17006: X 2 Cr Ni Mo 17 13 2
N° werkstoff 1.4404
AFNOR: Z2 CND 17-12
BSI: 316S11
Используемые винты изготавливаются из аустенитной нержавеющей стали, устойчивость которой к коррозии и перегреву соответствует следующим стандартам ISO: 7380
AISI: 316
Качество согласно стандартам ISO: A4
прочности согласно стандартам ISO: от 50 до 70
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельные муфты 4xPG13.5 (из никелированной латуни для внешних соединений)
Внешняя поверхность корпуса Отполирована
Толщина переднего и заднего фланца 12mm
Уплотнительные кольца Высокой герметичности
Закаленное стекло окна Толщина 4mm,
Размеры (Ø): 168mm (наружное наблюдение), 150mm (рабочий диаметр)
Внешние размеры (ØxД) 200x583mm
Пространство внутри корпуса (ШхВ) 112x112mm
Внутренняя полезная длина (без комплектующих) Без комплектующих: 562mm
С нагревателем: 477mm
С источником питания и платой подключения: 465mm
Вес устройства 13кг
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нагреватель (Ton 15°C±3°C, Toff 22°C±3°C) Источник питания/Потребление: IN 12Vdc/24Vac, 20W макс.
Источник питания/Потребление: IN 120/230Vac, 40W макс.
Источник питания для камеры Вход 100-240Vac – выход 12Vdc, 50/60Hz, 1 А
Вход 230Vac – выход 24Vac, 50/60Hz, 400mA
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Температурный режим (с нагревателем) -20°C +60°C
СЕРТИФИКАЦИЯ
Электрическая безопасностьﾠ ﾠ(CE) EN60065
Электромагнитная совместимость (CE) EN50130-4, EN61000-6-3
Степень защиты IP EN60529 (IP66/IP67, с кабелными муфтами)
Сертификат EAC




ONXLH7 Нагреватель 120/230Vac
ONXLH8 Нагреватель 12Vdc/24Vac
ONXPS1B Источник питания для камеры с широким диапазоном напряжения: вход 100-240Vac - выход 12Vdc, 1 A
ONXPS2B Источник питания для камеры: вход 230Vac - выход 24Vac, 400mA

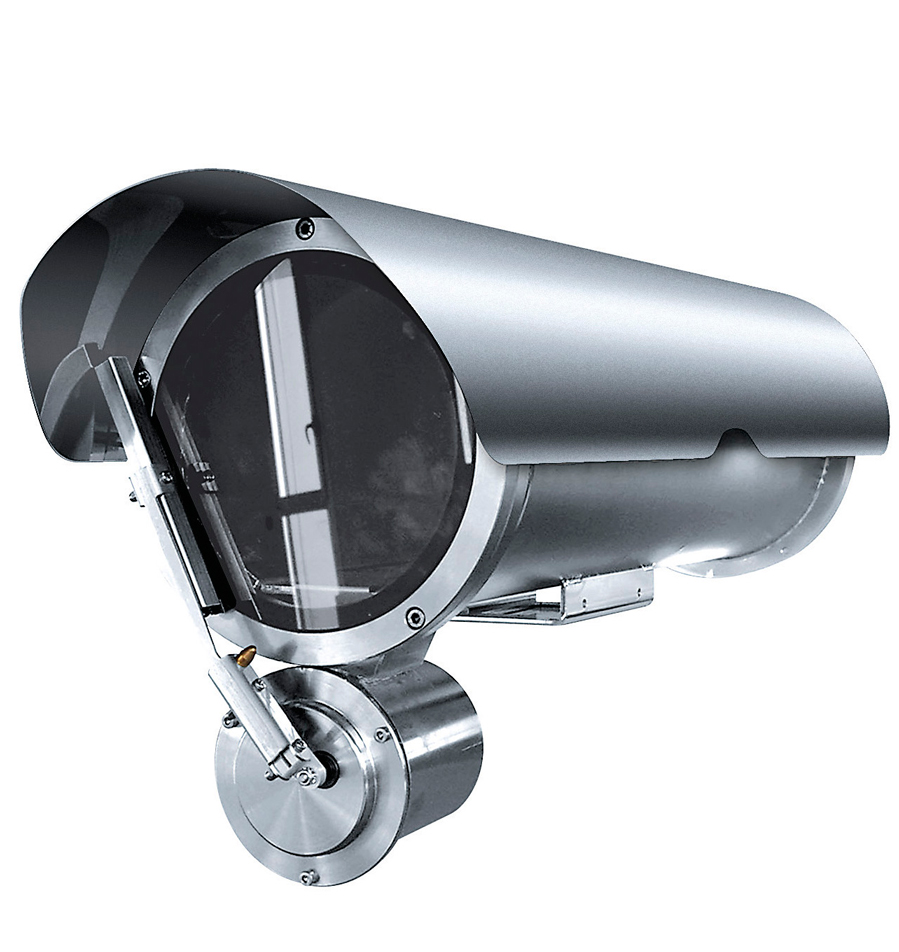

VIPNXL1C Стеклоочиститель из нержавеющей стали 230Vac для кожуха NXL
VIPNXL2C Стеклоочиститель из нержавеющей стали мощностью 24Vac для кожуха NXL
WAS0V5L5M00 Резервуар для воды объемом 5 л, насос с производительностью до 5 м, вход 230Vac - 24Vac - 120Vac
WAS0V23L5M00 Резервуар для воды объемом 23 л, насос с производительностью до 5 м, вход 230Vac - 24Vac - 120Vac
WAS0V23L11M00 Резервуар для воды 23 л, насос с производительностью до 11 м, вход 230Vac - 24Vac - 120Vac
WAS1V23L30M00 Резервуар для воды 23 л, насос с производительностью до 30m с притоком воды, вход 230Vac
WAS3V23L30M00 Резервуар для воды объемом 23 л, насос с производительностью до 30m с притоком воды, вход 120Vac
WASPT0V5L5M00 Резервуар для воды объемом 5 л, насос с производительностью до 5 м, вход 230Vac - 24Vac - 120Vac
WASPT0V23L5M00 Резервуар для воды объемом 23 л, насос с производительностью до 5 м, вход 230Vac - 24Vac - 120Vac
WASPT0V23L11M00 Резервуар для воды объемом 23 л, насос с производительностью до 11m с притоком воды, вход 230Vac - 24Vac - 120Vac
WASPT1V23L30M00 Резервуар для воды 23 л, насос с производительностью до 30m с притоком воды, вход 230Vac
WASPT3V23L30M00 Резервуар для воды объемом 23 л, насос с производительностью до 30m с притоком воды, вход 120Vac
DTWRX Приемник данных для дистанционного управления стеклоочистителем и насосами линии WASPT
КРОНШТЕЙНЫ И АДАПТЕРЫ

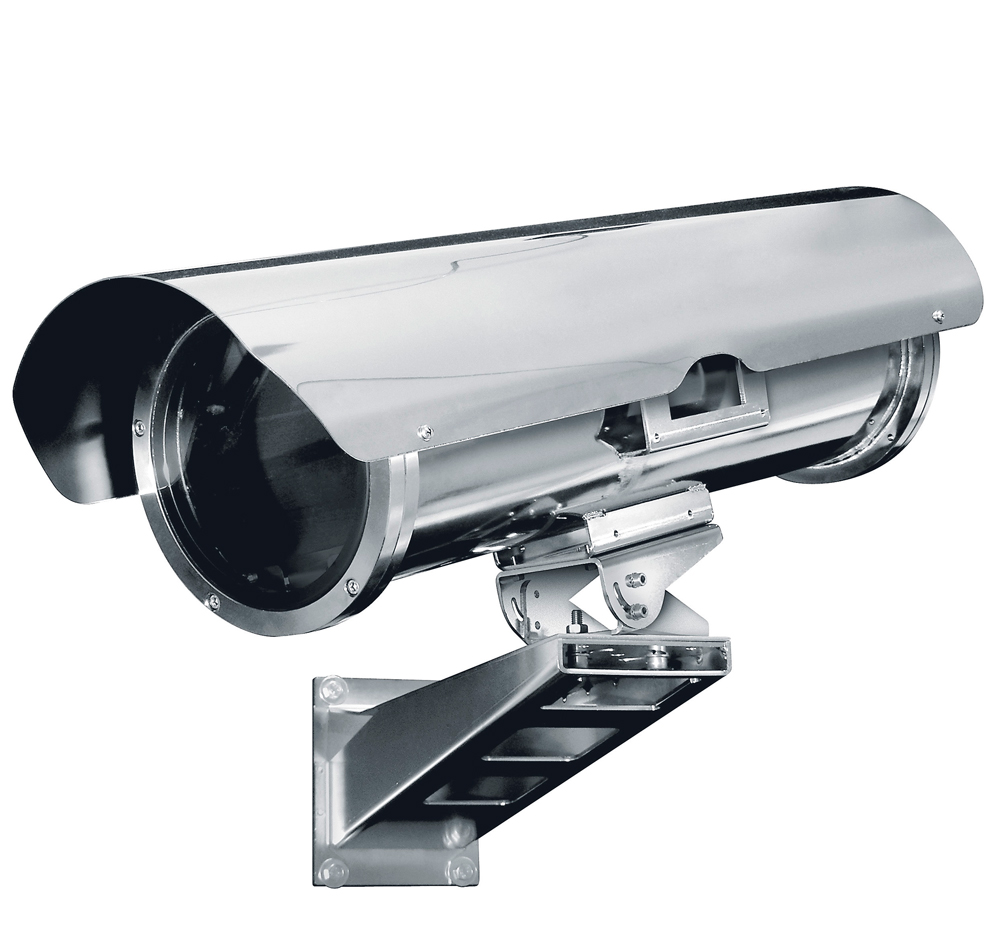

NXWBL Настенный кронштейн из нержавеющей стали с шарниром
ЗАПАСНЫЕ ЧАСТИ
ONXM36MAN Комплект для технического обслуживания NXM36
OSPAVIPNXMC Сплошная щетка стеклоочистителя VIPNX




NXPTH Поворотное устройство из нержавеющей стали
