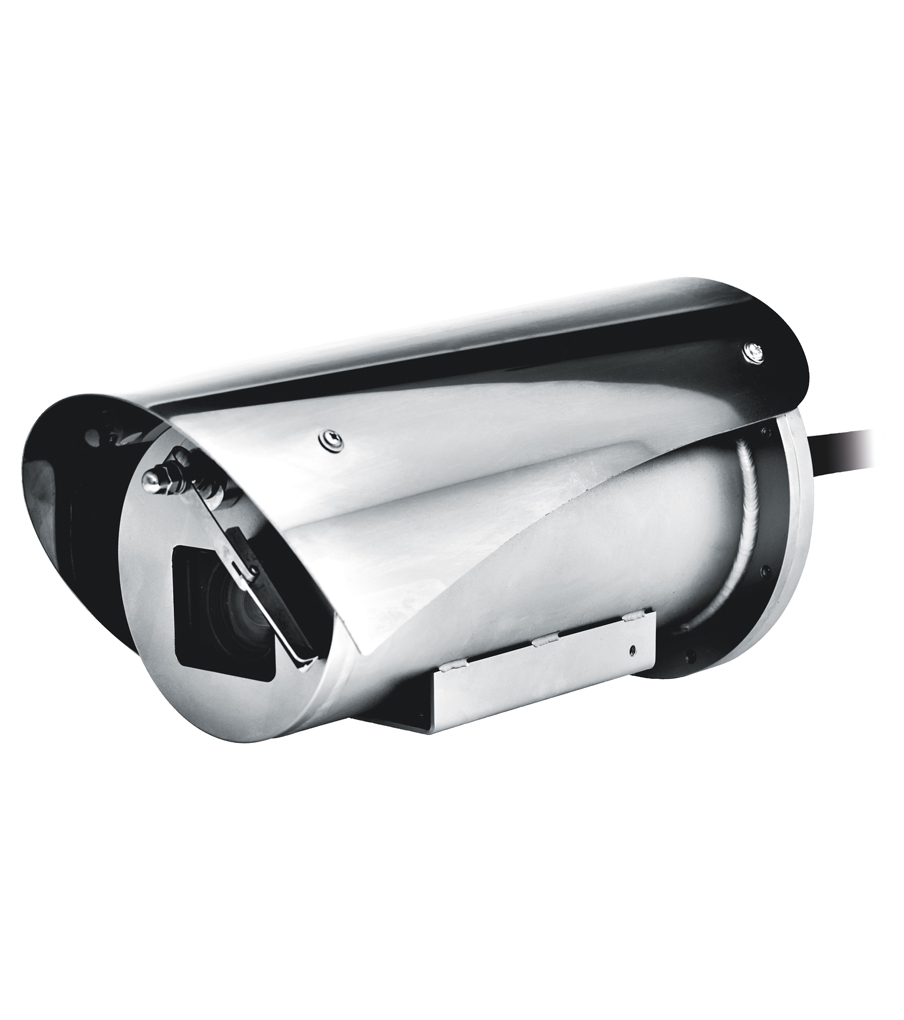

Взрывобезопасная камера из нержавеющей стали
Используемые технологии
РЫНКИ
Основные особенности
- Сертификаты для использования в Зоне 1 и Зоне 2, Группа IIC T5 и T6 (Газ), Зоне 21 и Зоне 22, Группа IIIC T100°C и T85°C (Пыль)
- Из электрополированной нержавеющей стали AISI 316L, прошедшей тонкую дробеструйную обработку кремнием
- Камера "день-ночь" 10x, 1/3"
- Высокое разрешение: до 550 ТV линий
- Усовершенствованный стабилизатор изображения (Режим Stable Zoom)
- День-ночь (Функция Авто ICR: автоматическое выключение ИК-фильтра) - Автоматическая фокусировка
- 1 вход сигнала тревоги и 1 релейный выход
- Предварительно проложенный многожильный армированный кабель длиной 4м /10м с кабельной муфтой или со свободным концом длиной 4м /10м
- Встроенный стеклоочиститель
- Источник питания: 12-24Vdc/24Vac
Взрывобезопасная камера MAXIMUS MVX идеально подходит для эффективного видеонаблюдения и контроля за техническими процессами в суровых условиях, где присутствие легковоспламеняющихся газов и пылевой взвеси может создавать потенциально взрывоопасную обстановку, что зачастую характерно для объектов нефтегазовой отрасли, а также морских и промышленных объектов.
Камера "день-ночь" с высоким разрешением, датчиком 1/3” и зум- объективом 10x с приводом для упрощения настройки гарантирует самое высокое качество изображения даже при слабом освещении или в сложных условиях окружающей среды.
Одним из основных преимуществ этих камер является необыкновенная простота и надежность их установки с автоматическим конфигурированием благодаря многожильным проводам. Камеры поставляются готовыми для использования и не требуют сложных электрических соединений, характерных для данного типа устройств.
Кожух камеры обладает компактными размерами, но при этом остается функциональным и полностью изготавливается из нержавеющей стали марки AISI316L. Процесс полировки не просто обеспечивает его устойчивость к коррозии, но значительно повышает ее.
Еще одной важной характеристикой камеры является расширенный температурный диапазон от -60°C до 65°C, а также сложная система холодного запуска, которая позволяет устройству работать в самых суровых условиях окружающей среды.
Также следует отметить, что степень IP66/IP68 гарантирует полную защиту от суровых погодных условий, а также в случае погружения устройства в воду на глубину до 5m на 2 часа. Помимо этого, степень защиты IP69 позволяет чистить устройство с помощью водяных струй под высоким давлением.
Данные камеры оснащены стеклоочистителем; также для приобретения доступен комплект омывателя, который обеспечивает безупречную очистку переднего стекла без необходимости технического обслуживания.
Линейка камер MAXIMUS MVX подходит для использования во всех возможных условиях, гарантируя максимальную эффективность работы и превосходное соотношение цены и качества.
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Конструкция из нержавеющей стали AISI 316L | |
| Электрополированные или прошедшие тонкую дробеструйную обработку кремнием внешние поверхности | |
| Силиконовые уплотнительные кольца | |
| Солнцезащитный козырек | |
| Встроенный стеклоочиститель | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Ввод кабелей | 1 отверстие, 3/4", NPT |
| Кабельная муфта | C уплотнителем Ex d 3/4" NPT и предварительно проложенный многополюсный армированный кабель 4m/10m |
| Окно кожуха | Материал: закаленное стекло |
| Вес устройства | 8 кг |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Источник питания /потребление | 24Vac, 2.2A, 50/60Hz 24Vdc, 2.2A 12Vdc, 3.5A |
| Плата тревожных входов/выходов | Тревожные входы: 1 Выходы реле: 1 (1A, 30Vac/60Vdc макс) |
| Нагреватель | Ton 15°C±3°C, Toff 22°C±3°C |
| Армированный кабель | Внешний диаметр = 18.0 ± 0.5mm Цвет cиний RAL5015 |
| Композитный aрмированный кабель | 1 x 3G1.5mm² 1 x 7 x 0.34mm² 4 x 2 x 0.22mm² (Cat. 5E) 1 x coax 75ohm RG179 |
| Композитный кабель | 1 x 3G2.5mm², номинальный наружный диаметр = 8.7mm 1 x 7 x 0.34mm², номинальный наружный диаметр = 6.4mm 4 x 2 x 0.21mm², (Cat. 5E), номинальный наружный диаметр = 6.7mm 1 x coax 75 ohm RG59 (аналоговая модель), номинальный наружный диаметр = 4.9mm |
| ИНТЕРФЕЙС ВХОДОВ / ВЫХОДОВ | |
| Длина кабеля | 200m макс. |
| Дистанционное включение стеклоочистителя (модель со встроенным стеклоочистителем) | 1 вход, cухой контакт Н.О. |
| КАМЕРА | |
| "День-ночь" 10x, высокая чувствительность | |
| Баланс белого | Авто, ATW, внутреннее наблюдение, наружное наблюдение (Auto, ATW, Indoor, Outdoor) |
| Высокое горизонтальное разрешение | До 530 TB линий |
| Датчик изображения | 1/3’’ Super HAD CCD II |
| Количество эффективных пикселей | ~ 440000 пикселей (PAL); ~ 380000 пикселей (NTSC) |
| Минимальное освещение, цветное (ICR выключен) |
|
| Минимальное освещение, Ч/Б (ICR включен) |
|
| Увеличение времени выдержки для повышения качества ночной съемки | Автоматическое |
| Коэффициент сигнал-шум | Более 50dB |
| Управление экспозицией | Автоматически, Ручное регулирование, Режим Приоритета, Яркость, EV-Компенсация, Компенсация Подсветки, Slow AE |
| Компенсация подсветки | On/Off (Включить/Выключить) |
| Система фокусирования | Авто (Чувствительность: обычная, низкая), AF отдельный, ручное регулирование, Бесконечный, Интервал AF, зум-триггер AF |
| "Интеллектуальная" система управления объективами | Автоматический сброс настроек объектива |
| ОБЪЕКТИВЫ | |
| Оптическое увеличение | 10x, f=5.1 (широкоугольный) до 51mm(теле) / F1.8 до F2.1 |
| Цифровое увеличение | 12x (120x с оптическим зумом) |
| Угол обзора (A) | 52 градуса (широкоугольный) до 5,4 градуса (теле) |
| Минимальное расстояние до объекта | 150mm (широкоугольный) до 800mm (теле) |
| Скорость электронного затвора | 1/1 ÷ 1/10000 с |
| КОММУНИКАЦИИ | |
| Конфигурация | посредством экранного меню |
| Последовательный интерфейс | Линия RS-485, полудуплексный Длина кабеля: 1200m макс |
| Режим IP-управления | Сжатие H.264/AVC и JPEG 2 независимых видеопотока Веб-сервер Совместимость с протоколом ONVIF Profile S Длина кабеля: 100m макс. Ethernet IEEE 802.3 100Base-Tx |
| СЕТЕВЫЕ ПРОТОКОЛЫ | |
| Протокол последовательной связи | PANASONIC: 9600baud, 19200baud PELCO D: 2400baud, 9600baud VIDEOTEC MACRO: 9600baud, 38400baud |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Применение | Внутренняя /Наружная инсталяция |
| Температурный режим | -40°C +65°C |
| Относительная влажность | 10–95% (без образования конденсата) |
| СЕРТИФИКАЦИЯ | |
| ATEX (EN 60079-0: 2014, EN 60079-1: 2015, EN 60079-31: 2014) | Ex II 2 G Ex d IIC T5 Gb Ex II 2 D Ex tb IIIC T100°C Db IP66/IP68 -60°C ≤ Ta ≤ +65°C (Модели с армированным кабелем) Ex II 2 G Ex d IIC T5 Gb Ex II 2 D Ex tb IIIC T100°C Db IP66/IP68 -50°C ≤ Ta ≤ +65°C (модели с комплектом кабелей) Ex II 2 G Ex d IIC T6 Gb Ex II 2 D Ex tb IIIC T85°C Db IP66/IP68 -60°C ≤ Ta ≤ +55°C (Модели с армированным кабелем) Ex II 2 G Ex d IIC T6 Gb Ex II 2 D Ex tb IIIC T85°C Db IP66/IP68 -50°C ≤ Ta ≤ +55°C (модели с комплектом кабелей) |
| IECEx (IEC 60079-0: 2011 Ed.6, IEC 60079-1: 2014-06 Ed.7, IEC 60079-31: 2013 Ed.2) | Ex d IIC T5 Gb Ex tb IIIC T100°C Db IP66/IP68 -60°C ≤ Ta ≤ +65°C (Модели с армированным кабелем) Ex d IIC T5 Gb Ex tb IIIC T100°C Db IP66/IP68 -50°C ≤ Ta ≤ +65°C (модели с комплектом кабелей) Ex d IIC T6 Gb Ex tb IIIC T85°C Db IP66/IP68 -60°C ≤ Ta ≤ +55°C (Модели с армированным кабелем) Ex d IIC T6 Gb Ex tb IIIC T85°C Db IP66/IP68 -50°C ≤ Ta ≤ +55°C (модели с комплектом кабелей) IP66/IP68 (2 ч, 5 м, EN/IEC60529) |
| INMETRO (ABNT NBR IEC 60079-0:2008 + Errata 1:2011, ABNT NBR IEC 60079-1:2009 + Errata 1:2011, ABNT NBR IEC 60079-31:2011) | Ex d IIC T5 Gb Ex tb IIIC T100°C Db IP66/IP68 -60°C ≤ Tamb ≤ +65°C (Модели с армированным кабелем) Ex d IIC T5 Gb Ex tb IIIC T100°C Db IP66/IP68 -50°C ≤ Tamb ≤ +65°C (модели с комплектом кабелей) Ex d IIC T6 Gb Ex tb IIIC T85°C Db IP66/IP68 -60°C ≤ Tamb ≤ +55°C (Модели с армированным кабелем) Ex d IIC T6 Gb Ex tb IIIC T85°C Db IP66/IP68 -50°C ≤ Tamb ≤ +55°C (модели с комплектом кабелей) |
| EAC Ex | Ex II 2G Ex d IIC T5 Gb -60°C/+65°C Ex II 2D Ex tb IIIC T100°C Db -60°C/+65°C, IP66/IP68 (Модели со армированным кабелем) Ex II 2G Ex d IIC T5 Gb -50°C/+65°C Ex II 2D Ex t IIIC T85°C Db -50°C/+65°C, IP66/IP68 (модели с комплектом кабелей) Ex II 2G Ex d IIC T6 Gb -60°C/+55°C Ex II 2D Ex tb IIIC T85°C Db -60°C/+55°C, IP66/IP68 (Модели с армированным кабелем) Ex II 2G Ex d IIC T6 Gb -50°C/+55°C Ex II 2D Ex t IIIC T100°C Db -50°C/+55°C, IP66/IP68 (модели с комплектом кабелей) |
| ETL | ожидается |
| UL | TYPE 6P, TYPE 4X (UL50E) |
| IP69 (EN/IEC60529) | Только кожух |
| WASEX2T4AT | Резервуар объемом 10l со встроенным ручным насосом, который управляется с помощью сертифицированного электромагнитного клапана ATEX и обладает производительностью до 20m макс., В 24Vac/В постоянного тока |
| WASEX2T4GOR | Резервуар объемом 10l со встроенным ручным насосом, управляемым с помощью сертифицированного электромагнитного клапана EAC Ex, напор до 20m макс., IN 24Vac/Vdc |
| WASEX2T4IN | Резервуар объемом 10l со встроенным ручным насосом, управляемым с помощью сертифицированного электромагнитного клапана INMETRO, напор до 20m макс., вход 24Vac/В постоянного тока |
| OCTEX3/4C | Кабельная муфта с уплотнителем EX 3/4” NPT, неармированный кабель IECEX-ATEX-EAC Ex |
| Многожильный кабель | Армированные и неармированные многожильные кабели |
| КРОНШТЕЙНЫ И АДАПТЕРЫ | |

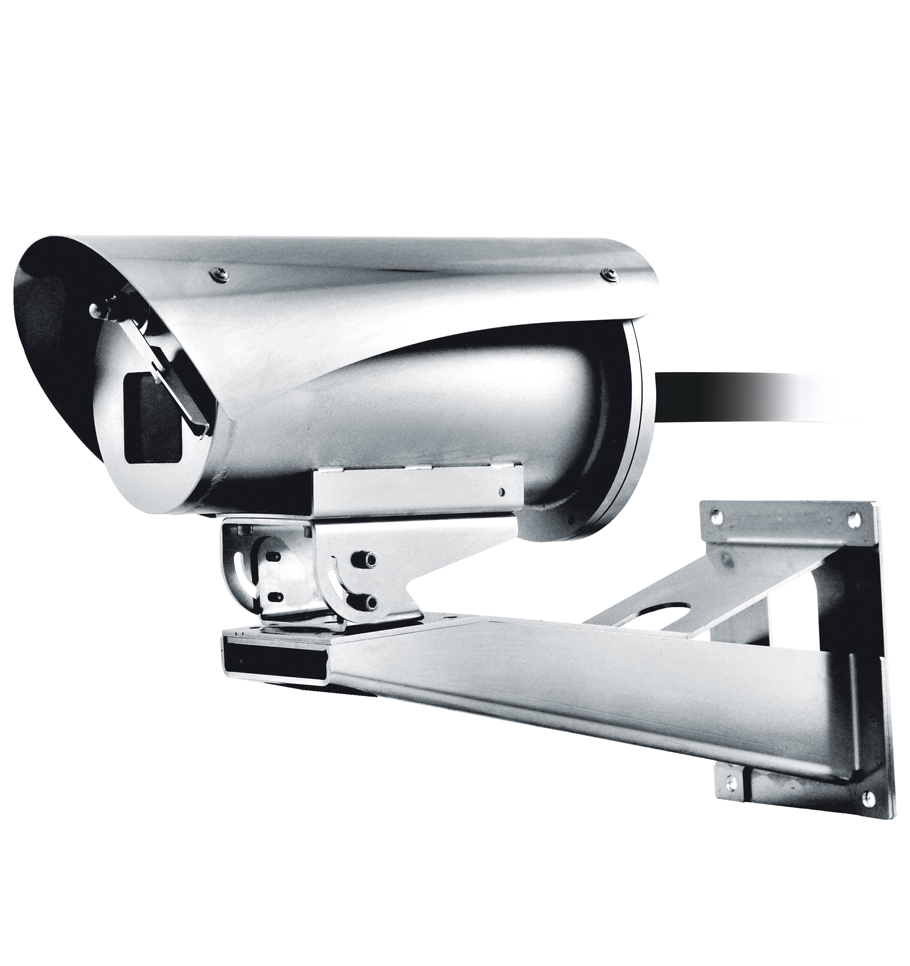

| NXWBS1 | Настенный кронштейн из нержавеющей стали с шарниром, AISI316L |
| MHXWFWCA | Шарнир из нержавеющей стали AISI316L |
| NXFWBT | Кронштейн для монтажа параллельно потолку из нержавеющей стали AISI 316L |
| NXCOL | Модуль адаптера для установки на стойке из нержавеющей стали |
| NXCW | Модуль адаптера из нержавеющей стали AISI 316L для установки на угол |
Скачать руководство по эксплуатации MAXIMUS MVX
Информация о серии EX

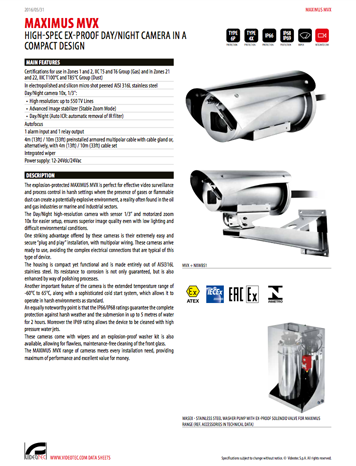

Скачать даташит MAXIMUS MVX

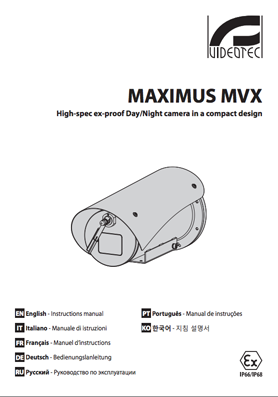

Скачать руководство по эксплуатации камеры
