Серія EXHC000G

Взрывобезопасный кожух

Используемые технологии

РЫНКИ

Основные особенности

Отсутствие внешней кабельной проводки
Германиевое стекло:
- толщина 12мм,
- полезный диаметр 114мм,
- внешнее карбонове покрытие для защиты от царапин,
- внутреннее антиотражающее покрытие,
- спектральный диапазон 7,5-14 μм,
- среднее прохождение энергии – 94% (для 7,5-11,5 μм) и 90% (для 11, 5-14 μм)
Взрывобезопасное исполнение

Внутренняя / наружная установка
Рейтинг пыде-, влагозашиты IP66
Материал устройства – коррозиестойкий штампованный алюминий
Бикомпонентная полиуретановая эмаль с эффектом «апельсиновой корки», RAL7032
2х3/4’’ отверстия с резьбой для крепления кабельных вводов (EXHC000G)
1 кабельный ввод EX d 3/4’’ NPT IP66 ATEX для армированного кабеля в базе устройства (EXPTC010G)
Один многожильный армированный соединительный кабель, длина 7,5м, диаметр 20,8мм: 25 жил 0,5мм; 4 жилы 1мм; 2RG175, 75Ом
Стандартные вертикальные и горизонтальные потенциометры Температурный режим: -20ºС/+50ºС
Соответствие нормам взрывобезопасности: ATEX II 2G Ex d IIC T6 Gb, II 2D Ex t IIIC T85 °C Db IP66; GOST-R 1 Ex d IIC T6 и DIP A21 TA T6
Остальные характеристики аналогичны кожухам EXHC и поворотным устройствам EXPTC

Опции для заказа

HPV42K2A700 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, подогреваемым стеклом с защитой от обледенения.
HPV42K2A716 - Кожух VERSO с технологией POE и интеллектуальной системой распределения питанием IPM, вентилятором и двойным воздушным фильтром

Кожух EXHC000G изготовлен из коррозиестойкого штампованного алюминиевого сплава группы AISi 7Mg EN AB-42000. Все внешние элементы эмалированы методом горячей сушки с использованием порошковых компонентов. Кожухи и поворотные платформы соответствуют стандартам 94/9/СЕ АТЕХ и GOST-R.

Все устройства оснащены германиевым передним стеклом для установки тепловизоров. Германиевое стекло наивысшего оптического качества пропускает свет в инфракрасном спектре от 7,5нм да 14нм.

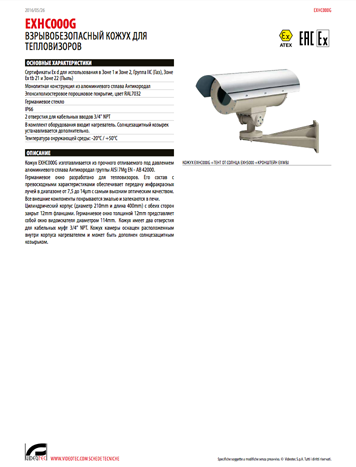

EXHC000G

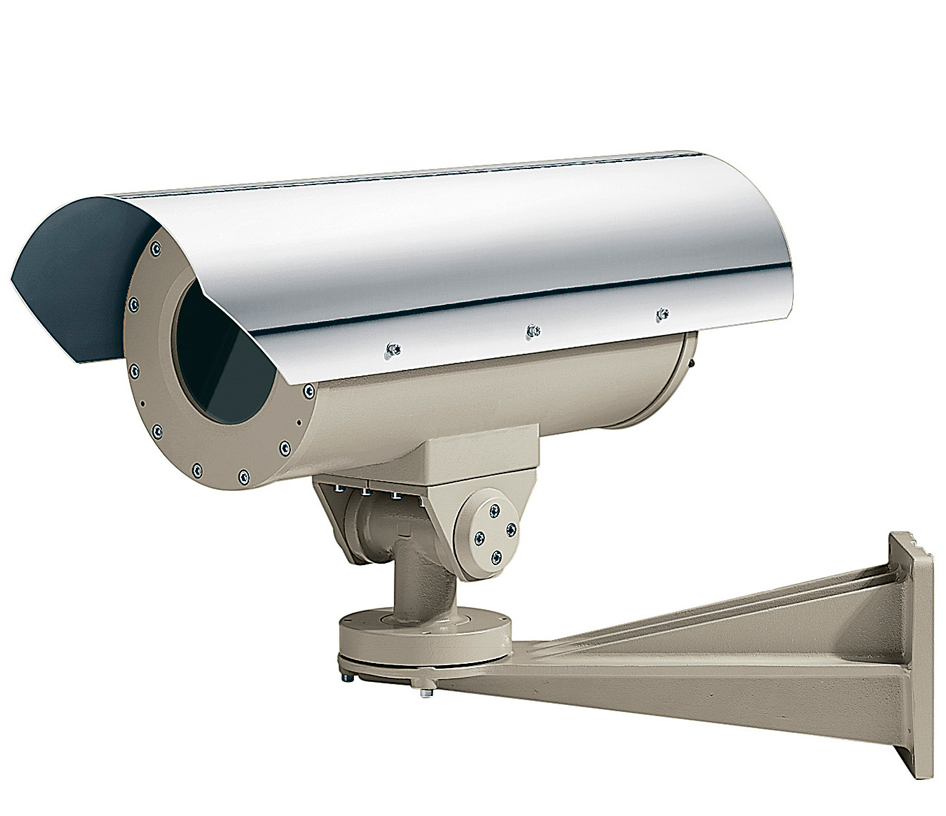

Цилиндрический корпус кожуха (диаметр 210мм, длина 400мм) закрыт с обеих сторон фланцами толщиной 12мм. Германиевое стекло имеет полезный диаметр 114мм и толщину 12мм. Кожух поставляется с двумя отверстиями для установки 3/4’’ NPT кабельных вводов и оснащен нагревательным элементом. Солнцезащитный козырек предлагается в качестве опции.

EXPTC010G
Устройство EXPT состоит из кожуха с характеристиками, аналогичными серии ЕХНC000G, и поворотной платформы, разработанной для позиционирования видеокамеры в горизонтальной и вертикальной плоскостях.

Отличительной особенностью системы является отсутствие внешней кабельной проводки как для поворота/наклона, так и для управления трансфокатором, что существенно облегчает процесс установки и настройки.Все подключение выполняется посредством одного многожильного кабеля через ввод в базе поворотной платформы.

В базе ЕХРТ поставляется в комплекте с нагревательным элементом кожуха и встроенными функциями предустановок и автопанормаирования.

Опционально устройство может быть оборудовано солнцезащитным козырьком.

ОБЩИЕ ХАРАКТЕРИСТИКИ
Нержавеющий штампованный алюминий (антикородал)
Окрашены порошковой краской, цвет RAL7032
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Кабельная вводы	2 отверстия для кабельных вводов 3/4" NPT
Внешние размеры	EXHC Ø 210mm x 427,5mm
Внутренние размеры	EXHC Ø 180x380mm
Пространство внутри корпуса	EXHC 100x100x280mm
Вес устройства	EXHC 15kg
ГЕРМАНИЕВЕ СТЕКО
Размеры (Ø)	155mm (наружное), 114mm (внутр.)
Толщина	12mm
Обработка внешней поверхности	Высокопрочное углеродное покрытие (DLC) для защиты от царапин
Обработка внутренней поверхности	Антибликовое покрытие
Спектральный диапазон	7.5μm ÷ 14μm
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Усиленный нагреватель, Ton 10°C±4°C, Toff 25°C±3°C	3 резистора в кожухе Потребление: 60W макс.
Устройство защиты стекла	24Vac, Потребление энергии 2W макс.
Устройства для установки внутри кожуха	Камера с объективом максимальной общей мощностью 20W Блок питания 24Vac Полезный объем для камеры / объектива: 2800 см³ Минимальное расстояние от стенок кожуха до камеры/объектива: 12mm
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение	Внутренняя /Наружная инсталяция
Температурный режим (нагреватель)	-20°C +50°C
Всегда проверяйте температуру, указанную в маркировке.
СЕРТИФИКАЦИЯ
ATEX (EN 60079-0: 2009, EN 60079-1: 2007, EN 60079-31: 2009)	Ex II 2G Ex d IIC T6 Gb Ex II 2D Ex t IIIC T85°C Db IP66
EAC EX	Ex II 2G Ex d IIC T6 Gb,-40°C/+50°C EX II 2D Ex t IIIC T85°C Db -40°C/+50°C, IP66

EXHS000	Солнцезащитный козырек 650mm для серии EXH
EXHS001	Солнцезащитный козырек 760mm для EXHD
OCTEX3/4C	Кабельная муфта с уплотнителем EX 3/4” NPT, неармированный кабель IECEX-ATEX-EAC Ex
OCTEXA3/4C	Кабельная муфта с уплотнителем EX 3/4” NPT, армированный кабель IECEX-ATEX-EAC Ex
OCTEXB3/4C	Защитная кабельная муфта с уплотнителем NPT 3/4”, неармированный кабель IECEX-ATEX--EAC Ex
OCTEXBA3/4C	Защитная кабельная муфта с уплотнителем NPT 3/4”, армированный кабель IECEX-ATEX-EAC Ex
OCTEX3/4	Кабельная муфта с уплотнителем EX 3/4” NPT, неармированный кабель ATEX
OCTEXA3/4	Кабельная муфта с уплотнителем EX 3/4” NPT, армированный кабель ATEX
OCTEXB1/2C	Неармированный кабель с защитным кабельным вводом EX 1/2” NPT ATEX-IECEx-EAC Ex
OCTEX1/2C	Кабельная муфта EX 1/2” NPT, неармированный кабель IECEXATEX-EAC Ex, с уплотнителем 3-8mm
OCTEXS1/2C	Кабельная муфта EX 1/2” NPT, неармированный кабель IECEXATEX-EAC Ex, с уплотнителем 7,5-11,9mm
OCTEX1/2-3/4C	Адаптер кабельной муфты из никелированной латуни 3/4” - 1/2” NPT IECEX-ATEX-EAC Ex
OCTEXP3/4C	Муфта для прокладки кабеля из никелированной латуни 3/4" NPT IECEX-ATEX-EAC EX
OEXPLUG3/4	Заглушка EX 3/4” NPT IECEX-ATEX-EAC Ex
КРОНШТЕЙНЫ И АДАПТЕРЫ
EXWBJ000	Кронштейн и шаровой шарнир RAL7032 для серии EXH
EXBJ000	Только шаровой шарнир для кожухов EXH RAL7032
ЗАПАСНЫЕ ЧАСТИ
OSLIEX	Внутренняя направляющая с нагревателем для серий EXHC и EXPTC
