Серія DBH18K0F022

Кожух для установки купольных видеокамер скрытого наблюдения



Используемые технологии







РЫНКИ





Основные особенности



  • Система верхней загрузки камеры
  • Внутренняя / наружная установка
  • Набор универсальных внутренних адаптеров для различных аналоговых и сетевых PTZ-видеокамер
  • Блок питания, установленный на адаптере
  • Версия с системой охлаждения
  • Нагревательный элемент с вентилятором
  • Рейтинг пыле-, влагозащиты IP44/IP66 (в зависимости от модификации)
  • Акриловый купол (потеря светочувствительности 1 люкс – для тонированной версии)
  • Температурный режим: -20ºС/+60ºС
  • Температурный режим с форсированным нагревательным элементом (установка только с адаптерами ODBH18H/ODBH18V и только для камер и объективов, гарантированно функционирующих при -10ºС): -30ºС/+60ºС




Опции для заказа

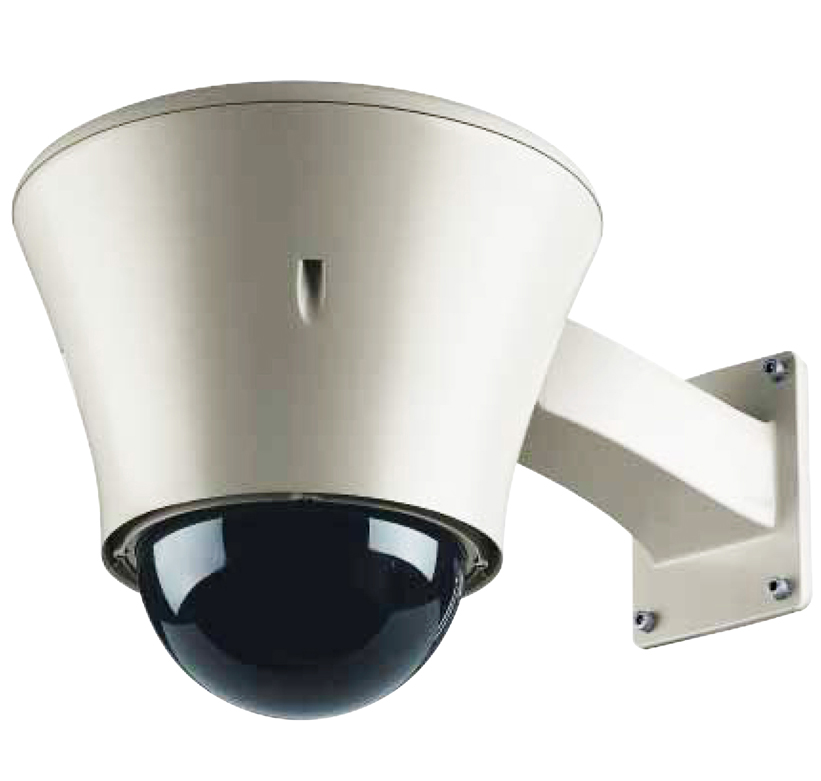

  • DBH18K0F022 - Купольный кожух с затемненной полусферой и солнцезащитным козырьком (адаптер камеры не входит в комплект)

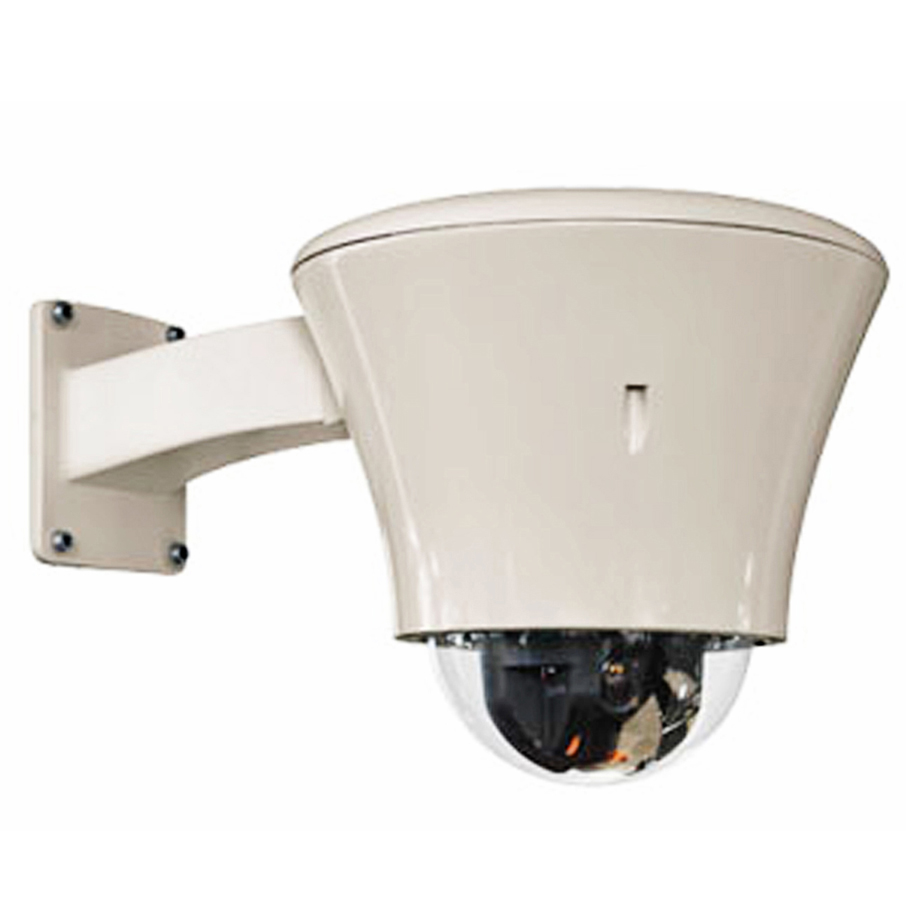

  • DBH18K0F028 - Купольный кожух с прозрачной полусферой и солнцезащитным козырьком (адаптер камеры не входит в комплект)




Купольный кожух MEDUSA оснащен уникальной системой верхней загрузки роботизированной камеры и аксессуаров, позволяющей организовать простой и быстрый доступ к установленному внутрь оборудованию, кабелям и разъемам для упрощения монтажа и обслуживания.



Все доступные адаптеры выполнены на механически универсальной платформе, позволяющей крепить и позиционировать практически любую высокоскоростную поворотную аналоговую или сетевую видеокамеру, существующую на рынке. Все адаптеры укомплектованы различными блоками питания и продаются отдельно в качестве аксессуара. Выбор адаптера зависит от вариантов питания, организованных на объекте.



Выполненный из прессованного алюминия с акриловым (РММА) куполом, кожух MEDUSA отличается прочностью, устойчивостью к атмосферным осадкам и привлекательным дизайном.



Кожух применим как для внутренней, так и для наружной установки.



Доступны различные варианты монтажа (все включают скрытый кабельный канал): настенный, угловой, трубный.



Стандартная версия кожуха оснащена солнцезащитным козырьком и нагревательным элементом с вентилятором. Для инсталляций, где необходимо постоянно и эффективно снижать внутреннюю температуру кожуха, доступна версия с системой охлаждения, включающая два воздушных фильтра (установленных непосредственно на кожух) и два кулера (расположены на адаптере) для эффективной циркуляции воздуха. Для низких температур в качестве аксессуара предлагается форсированный нагревательный элемент.



Прозрачный или тонированный поликарбонатный купол обеспечивает антивандальную защиту кожуха.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Изготавливается алюминия
Эпоксидная полиэфирная порошковая краска, RAL9002
Нижняя полусфера: выполнена из прозрачного или затемнённого органического стекла (в этом случае потеря света составит 1lux)
Солнцезащитный козырёк выпонен из АБС пластика RAL9002
Поставляется с инструкцией по эксплуатации, кабельных вводов и защитной прокладки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Внутренние размеры (с солнцезащитным козырьком) диматетр 351 х 335 мм
Внешние размеры (с солнцезащитным козырьком) диматетр 314 х 322 мм
Кабельные отверстия 3хM16 диаметром 3,5 – 7 мм;
1хM12 кабель диаметром 5-10мм
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нагнетательный вентилятор с термостатом (Ton 15°C±3°C Toff 22°±3°C) Вход 24Vac, потребление 24W max
Вход 100/240Vac, потребление 44W макс.
Вход 230Vac, потребление 44W макс.
Источник питания стационарной камеры, внутренний адаптер Вход 100/240Vac, 50/60Hz, Выход 12Vdc, 3A макс.
Вход 100/240Vac, 50-60Hz, Выход 24Vac, 2A макс.
Вход 230Vac, 50/60Hz, Выход 24Vac, 2A макс.
Вход 24Vac/24Vdc, 50/60Hz, Выход 12Vdc, 2A макс.
Вентилятор непрерывного действия для обогревателя (Ton 15°C±3°C Toff 22°±3°C) Вход 12Vac, потребление 4W макс.
Вентилятор воздухоотмена с обогревателем (Ton 35°C±3°C Toff 20°±3°C) Вход 12Vac, потребление 4W макс.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Применение Внутренняя /Наружная инсталяция
Рабочая температура (с обогревателем и вентилятором) -20°C/+60°C
Рабочая температура с усиленным обогревателем (для установки только с адаптерами ODBH18H и только для камеры и объективом работающем при температурах ниже - 10°C) - 30° / 50°
СЕРТИФИКАЦИЯ
Степень защиты IP IP66 EN60529
CE EN61000-6-3, EN60950-1, EN50130-4
IP44 EN60529 для моделей с нагнетательным вентелятором и двойным фильтром.







КРОНШТЕЙНЫ И АДАПТЕРЫ
DBH06 Настенный кронштейн
DBH07 Потолочный кронштейн
DBH08 линейный расширитель для DBH07
DBH09 Вращающаяся пластина для DBH07
PTCC1 Адаптер для установки на стойке для DBH06
DBHWGC Адаптер для установки на стойке (Ø 210мм макс 225мм)
WCWGC Угловой адаптер для DBH06




OBH18К1 Нагнетательный вентилятор с термостатом Вход 115/230Vac, 88W
OBH18К2 Нагнетательный вентилятор с термостатом Вход 12Vdc/24Vac, 48W
OBH18PLDT Прозрачная полусфера из поликарбоната для DBH18
OBH18PLDF Затемнённая полусфера из поликарбоната для DBH18
