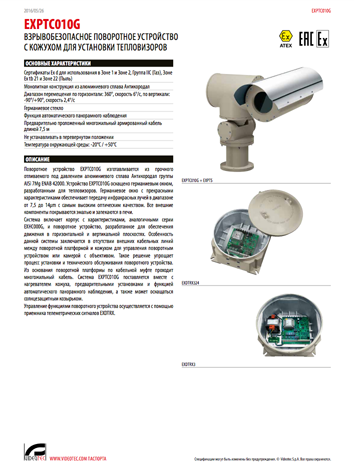

Серія EXPTC010G

Взрывобезопасный позиционер с кожухом для тепловизора



Используемые технологии







РЫНКИ





Основные особенности



  • Сертификаты Ex d для использования в Зоне 1 и Зоне 2, Группа IIC (Газ), Зоне Ex tb 21 и Зоне 22 (Пыль)
  • Монолитная конструкция из антикоррозионного алюминиевого сплава
  • Диапазон поворота по горизонтали: 360°, скорость 6°/с, по вертикали: -90°/+90°, скорость 2,4°/с
  • Германиевое стекло
  • Модели с функцией автоматического панорамирования
  • Предварительно установленный многожильный армированный кабель длиной 7,5 м
  • Температура окружающей среды: -20°C / +50°C


Опции для заказа

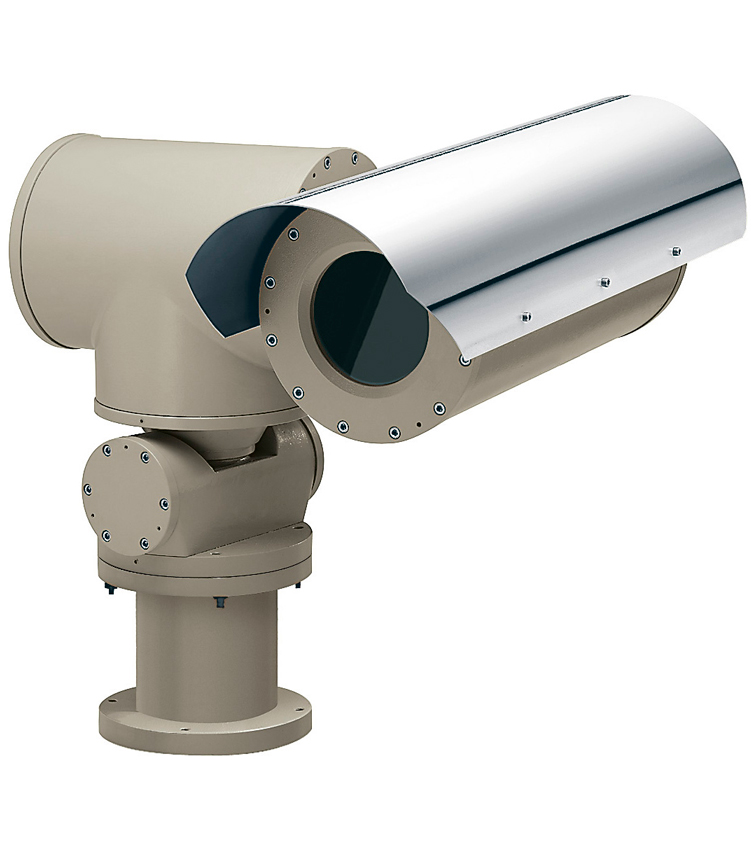

  • EXPTC010G - Взрывобезопасное поворотное устройство 24Vac с кожухом для тепловизора, RAL7032, германиевым стеклом фронтального окна Ø114mm, 7,5 м. многополярный кабель, -20°C/+50°C. Без солнцезащитного козырька




Поворотное устройство EXPTC010G изготавливается из прочного отливаемого под давлением алюминиевого сплава, защищенного от коррозии, группы AISi 7Mg ENAB 42000. Устройство EXPTC010G оснащено германиевым окном, разработанным специально для тепловизоров.



Германиевое стекло обеспечивает пропускание инфракрасного света в диапазоне от 7,5 до 14μm с самым высоким оптическим качеством. Все внешние компоненты корпуса покрываются эмалью.



Система включает корпус с характеристиками, аналогичными серии EXHC000G, и поворотное устройство, разработанное для обеспечения движения в горизонтальной и вертикальной плоскостях.



Позиционер отличается отсутствием внешних кабельных линий между поворотной платформой и кожухом для управления поворотным устройством или камерой с объективом. Такое решение упрощает процесс установки и технического обслуживания EXPTC010G. Предустановленный в основании многожильный кабель с соответствующим кабельным вводом существенно упрощают процесс установки.



Система EXPTC010G поставляется вместе с нагревателем кожуха, оснащена функциями предустановок и автопанорамирования, а также может комплектоваться солнцезащитным козырьком. Управление функциями поворотного устройства осуществляется с помощью приемника телеметрических сигналов EXDTRX.





ОБЩИЕ ХАРАКТЕРИСТИКИ
Нержавеющий штампованный алюминий (антикородал)
Окраска порошковой краской, цвет RAL7032
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Поворот по горизонтали 360°
Скорость горизонтального поворота (фиксированная) от 6°/с
Крутящий момент поворота 2,5кгм
Диапазон наклона ±90°
Скорость вертикального наклона (фиксированная) 2,4°/с
Крутящий момент наклона 6 кгм
Кабельные вводы Ex d 3/4 дюйма NPT IP66 ATEX для армированного кабеля, в основании поворотного устройства
Многожильный кабель Длина 7,5 м, диаметр 21.4mm, 21 жила 0.5mm²,
6 жил 1.5mm², 2 RG179, 75 Ohm
Минимальный радиус изгиба 10x диаметров кабеля
Внешние размеры EXPTC 427,5x571,4x560mm
Внутренние размеры EXPTC Ø 180x380mm
Внутреннее полезное пространство EXPTC 100x100x280mm
Вес устройства EXPTC 56,5kg
Германиевое стекло Размеры (Ø): 155mm (наружный), 114mm (внутр.)
Толщина:12mm
Обработка внешней поверхности стекла для защиты от царапин: высокопрочное углеродное покрытие (DLC)
Антибликовое покрытие на внутренней стороне стекла
Спектральный диапазон: 7.5μm ÷ 14μm
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания /потребление 24Vac, 50/60Hz
Мощность 50W макс
Потребление (поворотное устройство остановлено, подогрев выключен) 0W
Устройства для установки внутри кожуха Камера с объективом максимальной общей мощностью 20W
Блок питания 24Vac (только для аналоговой камеры)
Полезный объем для камеры / объектива: 2800 см³
Минимальное расстояние от стенок кожуха до камеры/объектива: 12mm
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Установка Внутренняя /Наружная
Температурный режим (нагреватель) -20°C +50°C
Относительная влажность 10–95% (без образования конденсата)
СЕРТИФИКАЦИЯ
ATEX (EN 60079-0: 2009, EN 60079-1: 2007, EN 60079-31: 2009) Ex II 2G Ex d IIC T6 Gb bEx II 2D
Ex t IIIC T85°C Db IP66
EAC EX Ex d IIC T6 Gb
Ex tb IIIC T85 Db IP66







EXPTS Солнцезащитный козырек 650mm для серии EXPT
КРОНШТЕЙНЫ И АДАПТЕРЫ
EXPTWB000 Кронштейн RAL7032 для серии EXPT




EXDTRX3 Приемник телеметрических сигналов с 17 функциями, 230Vac
EXDTRX324 Приемник телеметрических сигналов с 17 функциями, 24Vac
