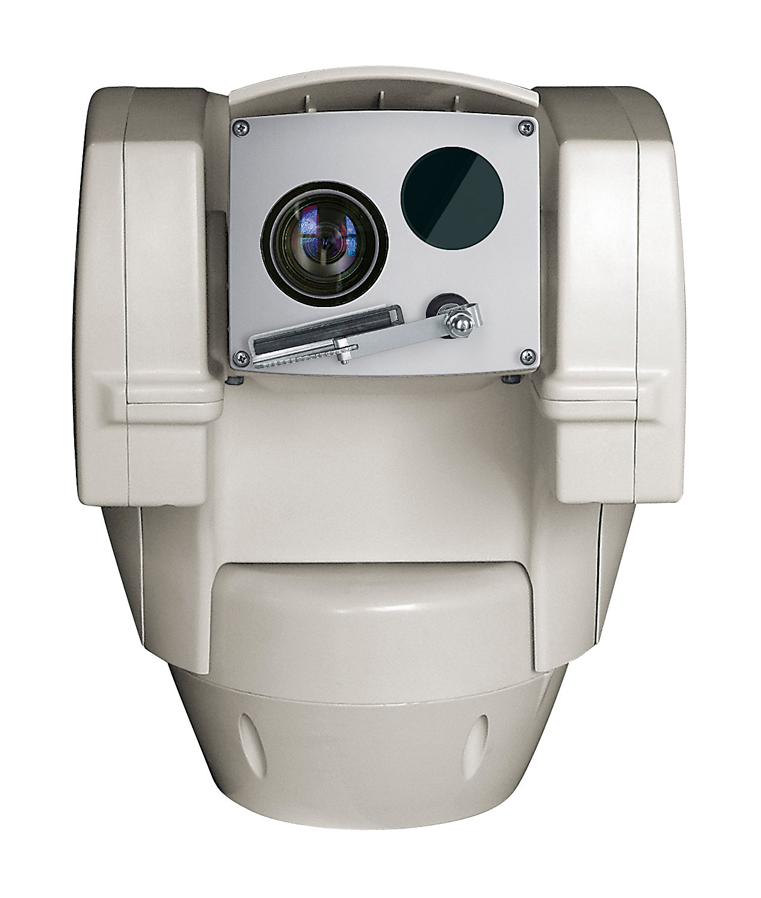

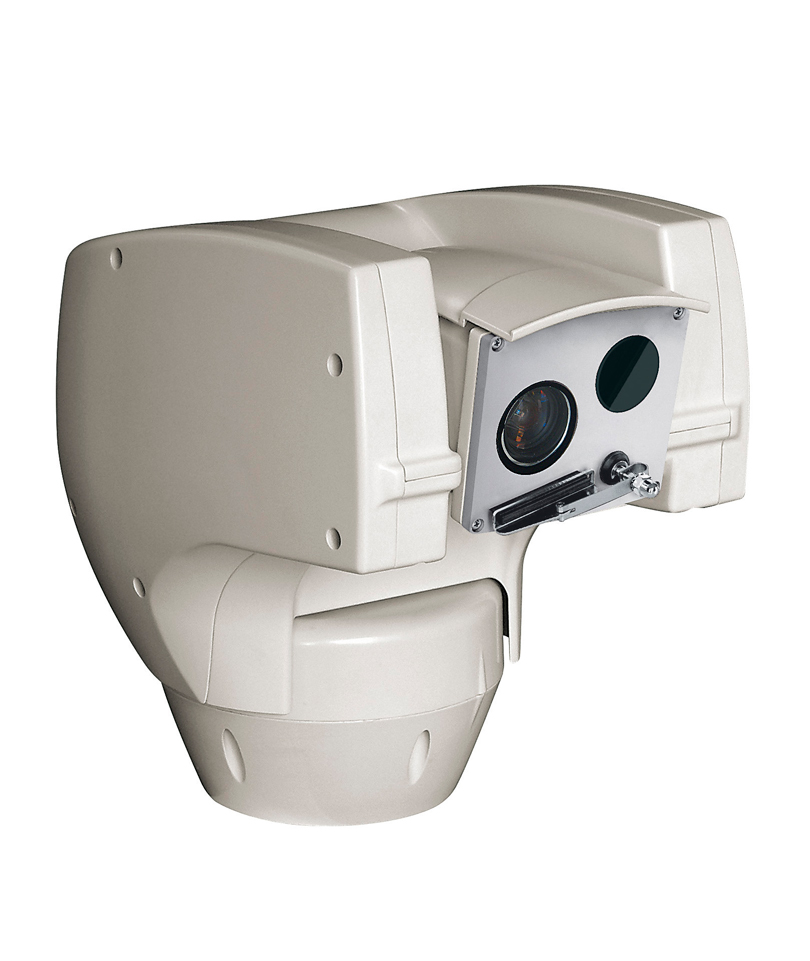

Компактный позиционер со встроенной камерой и тепловизором
Используемые технологии
РЫНКИ
Основные особенности
- Позиционер с интегрированной камерой «день-ночь», тепловизором, поворотной платформой и приемником телеметрии
- Сенсор тепловизора: неохлаждаемый ванадий-оксидный микроболометр
- Объективы тепловизора: 35мм и 25мм
- Два независимых видеовыхода
- Переменная скорость: поворот и наклон 0,1º-200º/сек
- Вращение по горизонтали – непрерывное, диапазон наклона по вертикали +90º/-90º
- Точность выхода на предустановку 0,05º
- Оптический трансфокатор: 36х
- Германиевое стекло тепловизора
- Стеклоочиститель для обоих стекол
- Материал исполнения – алюминий и технополимер
- Эпоксиполиестерное порошковое покрытие RAL9002
- Самоцентрируищиеся коннекторы
- Нулевой люфт
- Динамический контроль позиционирования
- Внутренняя / наружная установка
- Рейтинг пыле-, влагозащиты IP66
- Температурный режим: -40ºС/+60ºС

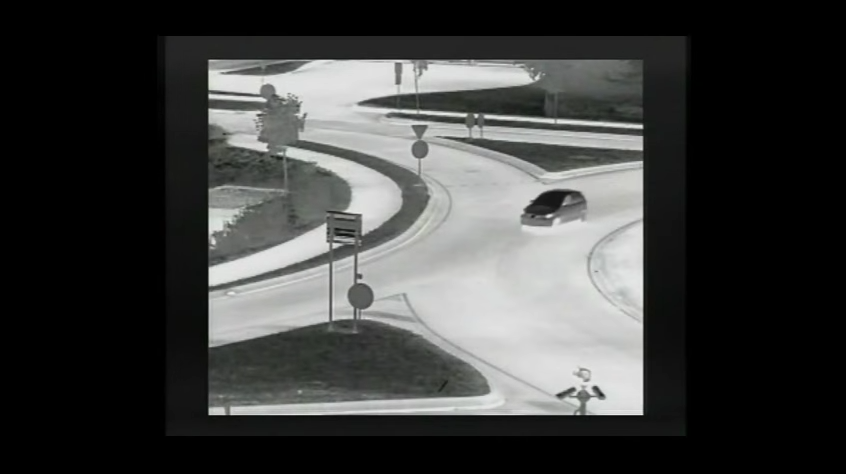

ULISSE COMPACT THERMAL представляет собой комплексное решение для ведения наблюдения даже в условиях полной темноты, тумана, дождя, смога.
В одном интегрированном поворотном устройстве установлены в кожух тепловизор и видеокамера «день-ночь» с трансфокатором.
Позиционер оснащен двумя независимыми видеовыходами, что позволяет организовать одновременное наблюдение за одной и той же сценой посредством двух сенсоров.
Тепловизор выполнен на основе неохлаждаемого ванадий-оксидного (VOx) микроболометра со спектральным диапазоном 7,5-13,5 μм. Разрешение изображения составляет 320х256 (PAL) или 640х512 (PAL), с частотой смены кадров 8,3/25 к/сек (PAL) и 7,5/30 к/сек (NTSC). Высокая тепловая чувствительность (50мК при f/1.0) гарантирует идеально чистую термальную картинку.
В зависимости от модели, тепловизор оснащен 2-, 4- и 8-кратным цифровым зумом. Кроме того, предлагается выбор фокусных расстояний объективов (35мм или 25мм).
Параметры тепловизора настраиваются с помощью экранного меню. Интерфейс предлагает как готовые конфигурации, так и точную настройку всех значений.
Камера также имеет интеллектуальные функции: изотермальный анализ (специальные цвета для объектов, соответствующих различным заданным оператором параметрам), базовая термография и разнообразные цветовые схемы.
Встроенная видеокамера SONY поставляется с оптическим трансфокаторным модулем 36х, что позволяет выбрать оптимальный угол обзора под конкретные условия объетка. Сенсор EXView HAD CCD гарантирует высокую чувствительность при слабой освещенности объекта. Во всех камерах предусмотрена функция маскирования приватных зон.
Решение предназначено для круглосуточного наблюдения за объектами с повышенными требованиями к безопасности: протяженные периметры, прибрежные зоны, порты и аэропорты, тюрьмы.
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Корпус из алюминия и технополимера | |
| Эпоксиполиэстеровое порошковое покрытие, цвет RAL9002 | |
| Германивое стекло термальной камеры | |
| Cамоцентрирующийся коннектор | |
| Нулевой люфт | |
| Быстрое конфигурирование и настройка | |
| Динамическая система контроля позиционирования | |
| 16-символьная строка для обозначения зон и предварительных настроек | |
| Функции: Автоматическое панорамирование, Предустановленные позиции, Патрулирование, Тур (макс. 3), Автоматический переворот | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Кабельные вводы | 2xM16, 2xM12 |
| Поворот по горизонтали | непрерывный |
| Наклон по вертикали | от -90° до +90° |
| Скорость горизонтального поворота (регулируется) | от 0,1°/с до 200°/с |
| Скорость вертикального наклона (регулируется) | от 0,1°/с до 200°/с |
| Точность выхода на предустановку | 0.05° |
| Вес устройства | 12,5кг |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Источник питания /потребление | 230Vac: 0.4A, 50/60Hz 24Vac: 4A, 50/60Hz 120Vac: 0.8A, 50/60Hz |
| Мощность | 40W: поворотное устройство остановлено, подогрев выключен 60W: поворотное устройство в движении, подогрев выключен 125W: пик при включении, подогрев включен |
| Сечение входных кабелей | от 0.75мм² (19AWG) до 1.5мм² (16AWG) |
| Сечение сигнальных кабелей | от 0.14мм² (30AWG) до 1.5мм² (16AWG) |
| Видео линия | коаксиальный кабель (1В, 75Ом) |
| Плата тревожных входов/выходов | Тревожные входы: 6 Выходы реле: 2 (2A, 30Vac/60Vdc макс) |
| КОМУНИКАЦИИ | |
| Настройка посредством экранного меню | |
| Полудуплексный интерфейс связи RS485, дуплексный интерфейс связи RS422, топология daisy-chain | |
| Обновление прошивки с удаленного пульта управления (только протоколы VIDEOTEC MACRO и PELCO D) | |
| Подключение до 1023 устройств (адрес каждого устанавливается при помощи DIP переключателей) | |
| ПРОТОКОЛЫ | |
| AMERICAN DYNAMICS, ERNITEC, PANASONIC, PELCO D, VIDEOTEC MACRO | |
| Настройка посредством экранного меню | |
|
Максимальное количество предустановок для протоколов:
|
|
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Установка | Внутренняя /Наружная |
| Температурный режим | от -40° до +60°C |
| Устойчивость к порывам ветра | Динамика: до 160 км/ч Статика: до 210 км/ч |
| Устойчивость к динамическим изменениям напряжения электропитания | до 2кВ (между фазами), до 4кВ (между фазой и землей, Класс 4) |
| Относительная влажность | 10–95% (без образования конденсата) |
| СЕРТИФИКАЦИЯ | |
| Электрическая безопасностьﾠ ﾠ(CE) | EN60950-1,ﾠ ﾠIEC60950-1 |
| Электромагнитная совместимость (CE) | EN610000-6-4, EN50130-4, EN55022 (Класс A), FCC Part 15 (Класс A) |
| Наружная установка (CE) | EN60950-22, IEC60950-22 |
| Фотобиологическая безопасность (CE) | EN62471 |
| Степень защиты IP | EN60529 (IP66) |
| Сертификат UL | cULus Listed (TYPE 4X) |
| Сертификат EAC | |
| ХАРАКТЕРИСТИКИ ВСТРОЕННОЙ АНАЛОГОВОЙ ВИДЕОКАМЕРЫ | День/Ночь 36х | |
| PAL | NTSC | |
| Оптический зум | 36х | |
| Широкий динамический диапазон (Fix/Auto) | + | |
| Прогрессивная разверкта | + | |
| Цифровая стабилизация изображения | + | |
| Баланс белого | Режимы: Auto, ATW, Indoor, Outdoor (Фикс./Авто), натриевая лампа (Фикс./Авто) | |
| Горизонтальное разрешение | До 550ТВЛ | |
| День-ночь, механический фильтр | + | |
| Сенсор | 1/4’’ EXView HAD CCD | |
| Количество эффективных пикселей | ~440000 pix | ~380000 pix |
| Мин. освещенность ночью (фильтр вкл.) | 1,4 лк /1/50сек 0,1 лк /1/3сек |
1,4 лк /1/60сек 0,1 лк /1/4сек |
| Мин. освещенность днем (фильтр выкл.) | 0,01 лк /1/3сек | 0,01 лк /1/4сек |
| Автоматическое увеличение скорости затвора в ночное время | + | |
| Отношение сигнал/шум | Более 50дБ | |
| Настройка экспозиции | авто, приоритет затвора, приоритет диафрагмы, приоритет яркости, ручная | |
| Компенсация задней засветки | Вкл/Выкл | |
| Сферическое маскирование приватных зон | + | |
| Маскирование приватных зон | Вкл/Выкл (24 позиции) | |
| Максимальное количество отображаемых маск. блоков | 8 | |
| Разрешение маскировочных блоков | 160х120 (гор. х верт.) | |
| Маскирование | 15 различных типов маскирования: 14 цветов и мозаика | |
| Система фокусировки | авто (чувствительность: высокая, низкая), по триггеру PTZ, ручная | |
| Интеллектуальное управление объективом | Автоматическая система сброса параметров объектива | |
| Наблюдение за удаленными и близлежащими объектами | + | |
| Оптический зум | 36x, f=3.4 (широкоугольный) до 122,4mm (теле) / F1.6 до F4.5 | |
| Цифровой зум | 12x (432x с оптическим зумом) | |
| Угол обзора | 57,8º (широкоугольный) 1,7º (теле) |
|
| Минимальная дистанция до объекта | 10мм (широкоугольный) до 1500мм (теле) |
|
| Скорость затвора | 1/1 – 1/10000сек | |
| ХАРАКТЕРИСТИКИ ВСТРОЕННОГО ТЕПЛОВИЗОРА (РАЗРЕШЕНИЕ 640Х512) | Объектив 25мм | Объектив 35мм | ||
| PAL | NTSC | PAL | NTSC | |
| Сенсор | Неохлаждаемый ванадий-оксидный микроболометр | |||
| Разрешение | 640х512 | 640х480 | 640х512 | 640х480 |
| Размер пикселя | 17μм | 17μм | ||
| Спектральный диапазон – длинноволновой ИК | 7,5-13,5μм | |||
| Внутренний затвор (только компенсация сенсора) | Video stop < 1 сек. | |||
| Цифровое выделение деталей | + | |||
| Цифровой зум | 2х, 4х | |||
| Частота смены кадров (стандарт/высокая) | 8,3/25 к/сек | 7,5/30 к/сек | 8,3/25 к/сек | 7,5/30 к/сек |
| Температурный диапазон наблюдаемой сцены (с большим усилением) | -40ºС/+160ºС | |||
| Температурный диапазон наблюдаемой сцены (с малым усилением) | -40ºС/+550ºС | |||
| Горизонтальный угол обзора | 13º | 9,3º | ||
| Вертикальный угол обзора | 10º | 7,1º | ||
| F-число | F/1,1 | F/1,2 | ||
| Тепловая чувствительность | <50мК при f/1.0 | |||
| Человек (детекция/распознавание/идентификация) | 930м/230м/116м | 1280м/320м/160м | ||
| Автомобиль (детекция/распознавание/идентификация) | 2800м/710м/360м | 3850м/950м/295м | ||
| ХАРАКТЕРИСТИКИ ВСТРОЕННОГО ТЕПЛОВИЗОРА (РАЗРЕШЕНИЕ 320Х256) | Объектив 25мм | Объектив 35мм | ||
| PAL | NTSC | PAL | NTSC | |
| Сенсор | Неохлаждаемый ванадий-оксидный микроболометр | |||
| Разрешение | 320х256 | 320х240 | 320х256 | 320х240 |
| Размер пикселя | 17μм | 17μм | ||
| Спектральный диапазон – длинноволновой ИК | 7,5-13,5μм | |||
| Внутренний затвор (только компенсация сенсора) | Video stop < 1 сек. | |||
| Цифровое выделение деталей | + | |||
| Цифровой зум | 2х, 4х, 8х | |||
| Частота смены кадров (стандарт/высокая) | 8,3/25 к/сек | 7,5/30 к/сек | 8,3/25 к/сек | 7,5/30 к/сек |
| Температурный диапазон наблюдаемой сцены (с большим усилением) | -40ºС/+160ºС | |||
| Температурный диапазон наблюдаемой сцены (с малым усилением) | -40ºС/+550ºС | |||
| Горизонтальный угол обзора | 25º | 18º | ||
| Вертикальный угол обзора | 20º | 14º | ||
| F-число | F/1,1 | F/1,2 | ||
| Тепловая чувствительность | <50мК при f/1.0 | |||
| Человек (детекция/распознавание/идентификация) | 820м/210м/104м | 1140м/280м/142м | ||
| Автомобиль (детекция/распознавание/идентификация) | 2200м/580м/290м | 3000м/800м/200м | ||
| WASPT3V23L30M00 | Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 120Vac |
| WASPT1V23L30M00 | Помпа 23л, высота подачи омывающей жидкости до 30м, питание IN 230Vac |
| WASPT0V23L11M00 | Помпа 23л, высота подачи омывающей жидкости до 11м, питание IN 230Vac-24VAC-120Vac |
| WASPT0V23L5M00 | Помпа 23л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac |
| WASPT0V5L5M00 | Помпа 5л, высота подачи омывающей жидкости до 5м, питание IN 230Vac-24VAC-120Vac |
| UPTJBUL | Всепогодная распределительная коробка для кабельных соединений (согласно нормам UL) |
| КРОНШТЕЙНЫ И АДАПТЕРЫ | |
| UCCMA | Потолочный кронштейн для инверсного крепления позиционера ULLISE COMPACT |
| UPTWBA | Настенный кронштейн с внутренним кабельным каналом |
| UPTWBTAB | Парапетный кронштейн с внутренним кабельным каналом |

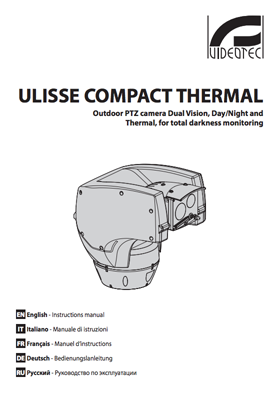

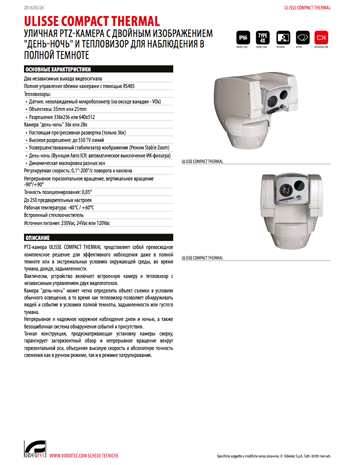

Скачать руководство по эксплуатации ULISSE COMPACT THERMAL
