Взрывобезопасный приемник телеметрии
РЫНКИ

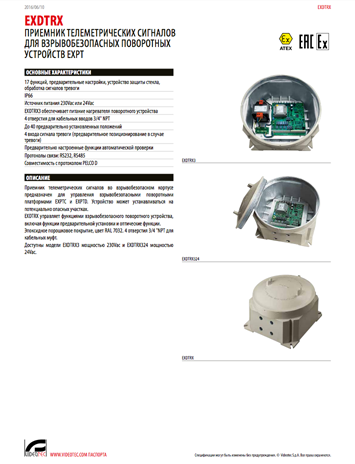

Основные особенности
- Взрывобезопасное исполнение
- Управление взрывобезопасными поворотными платформами
- Внутренняя / наружная установка
- Материал корпуса – алюминиевый сплав, покрытый эпоксиполиэстерной порошковой краской RAL7032
- Неопреновые прокладки, болты из нержавеющей стали
- 999 выбираемых дип-переключателями адресов
- Повторитель RS232, RS485 и токовой петли для шлейфовой конфигурации
- Управление объективами с инверсионной полярностью и общим проводом
- Светодиод для индикации питания
- Светодиод для индикации активной функции
- EEPROM-память для сохранения активированных функций
- 16-битный микроконтроллер с программируемой флэш-памятью
- Функции сканирования/предустановок/патрулирования
- Процедура самотестирования
- Память на 14 предустановок (положение поворотной платформы и объектива) в комбинации с пультами DCJ
- 4 тревожных контакта, настраиваемые как НЗ или НО
- Температурный режим: 0ºС/+40ºС
- Коммуникация: RS485, RS232 или токовая петля, работа в режиме повторителя
- Протоколы: Videotec (300, 1200, 9600, 19200 бод), VIDEOTEC MACRO (1200, 9600, 19200, 38400 бод), PELCO D (2400, 4800, 9600, 19200 бод)
- Соответствие нормам взрывобезопасности: ATEX II 2 GD Exd IIC T6 Ex tD A21 IP66 T85°C; GOST-R 1 Ex d IIC T6 и DIP A21 TA T85°C; CNEX Ex d IIC T6 DIP A21 TA T6
Опции для заказа

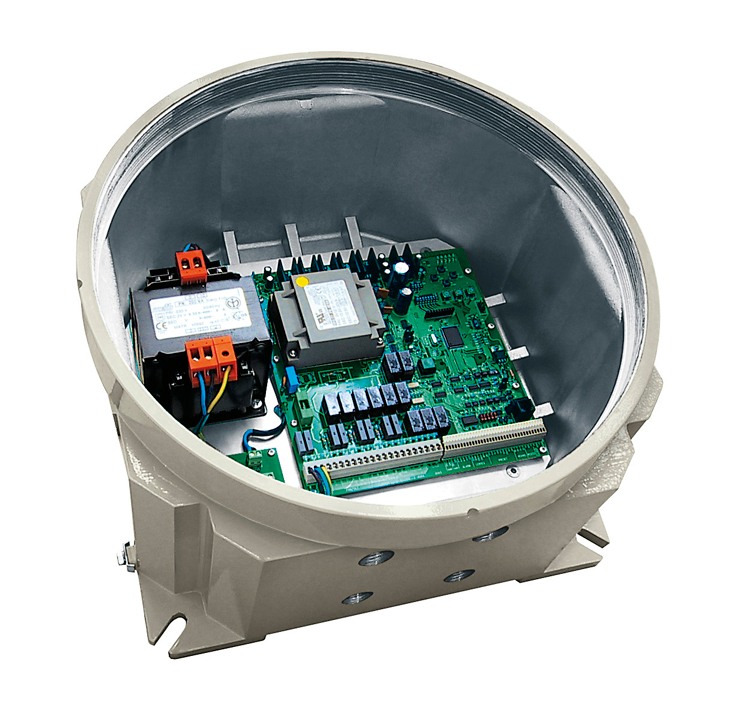

- EXDTRX3 - взрывобезопасный приемник телеметрии, 230Vac

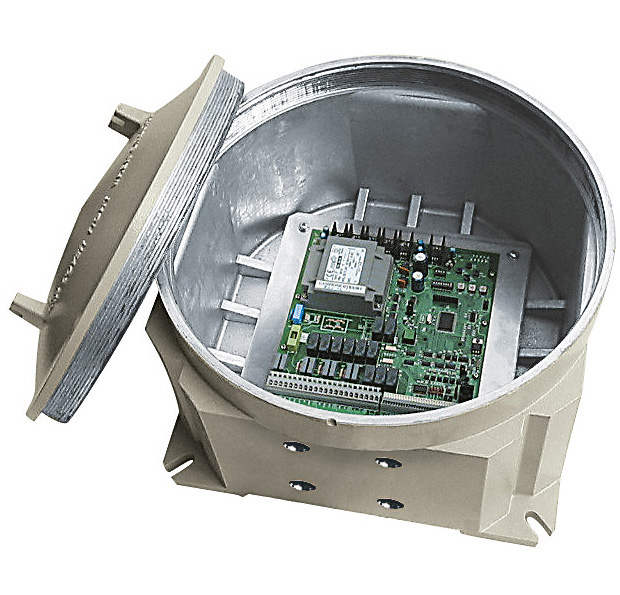

- EXDTRX324 - взрывобезопасный приемник телеметрии, 24Vac

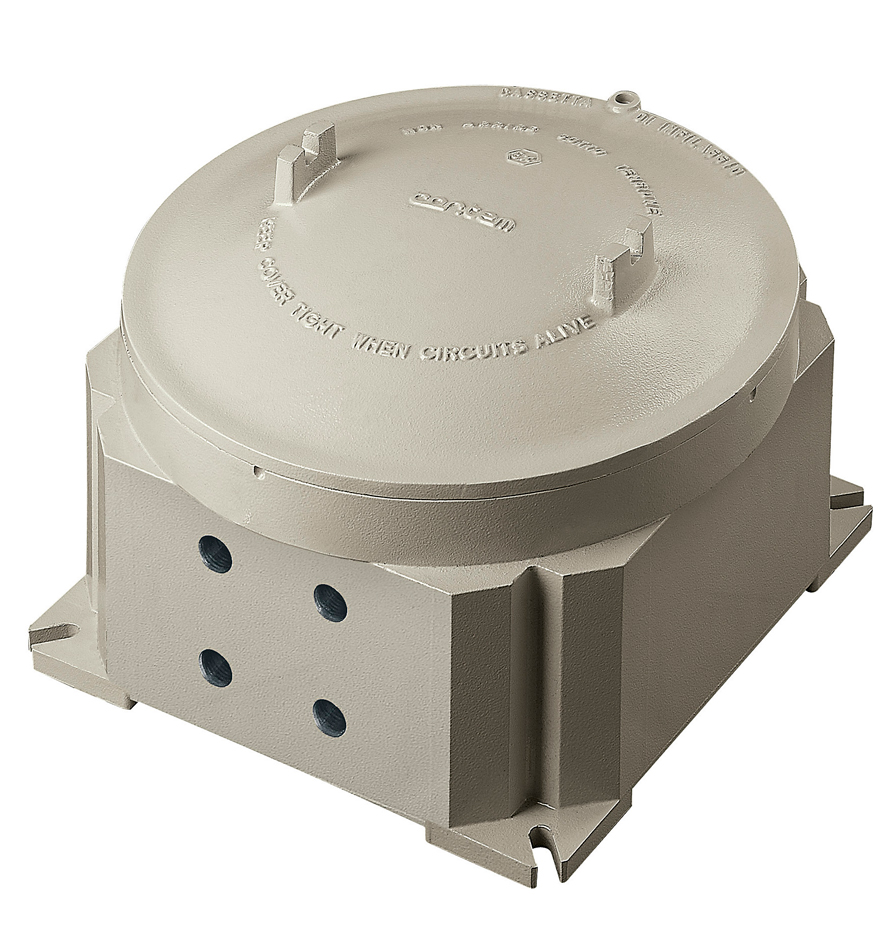

EXDTRX это приемник телеметрии во взрывобезопасном боксе, предназначенный для управления взрывобезопасными платформами EXPTC и EXPTD.
Устройство позволяет полноценно управлять поворотом, наклоном, предустановками и трансфокатором.
Корпус покрыт эпоксиполиэстерной порошковой краской RAL7032, рейтинг пыле-, влагозащиты IP66; оснащен четырьма отверстиями для 3/4’’ NPT кабельных вводов.
Приемник доступен в версиях на 230VAC (EXDTRX3) и 24VAC (EXDRX324).
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
Материал корпуса | Алюминиевый сплав |
Материал уплотнителей | Неопрен |
Внешние винты | Нержавеющая сталь |
Покрытие | Эпоксиполиэстеровое порошковое, цвет RAL7032 |
Комплектация | Поставляется в комплекте с двумя заглушками 3/4” NPТ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Внешние размеры | 410x410x296mm |
Внутренние размеры | 353x353x206mm |
Вес устройства | EXDTRX324: 29kg EXDTRX3: 32kg |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Питание | Вход 230Vac, 50/60Hz, 40W макс. Вход 24Vac, 50/60Hz, 40W макс. |
Максимальная коммутируемая мощность | 100W |
Питание устройства позиционирования | Вход 24Vac, 50/60Hz |
Питание устройства защиты стекла: | Вход 24Vac |
Питание объектива | Выход 3-12Vdc (макс. 100mA) |
Адреса | 999, выбор при помощи DIP-переключателей |
Возможность использования объективов | объективы с инверсией полярности и объективы с общим проводом |
Индикаторы | Светодиодные индикаторы питания устройства и включения функций |
Сохранение активных настроек | EEPROM |
Микроконтроллер | 16 бит с программируемой флеш-памятью |
Функции | PRESET / SCAN / PATROL (Предустановки / Cканирование / Патрулирование) с автоматическим распознаванием существующих функций |
Память | до 40 предварительно установленных положений с помощью протокола VIDEOTEC MACRO (пульты управления DCJ) и PELCO D |
Тревожные контакты | 4, установленные как НО и НЗ |
Связь | Выбираемый последовательный вход (RS-232, Токовая петля, RS-485) Регулируемая скорость передачи (38400/19200/9600/1200/300 бод) Повторитель RS-232 или RS-485 |
Протоколы | PELCO D (2400, 4800, 9600, 19200 бод) VIDEOTEC (300, 1200, 9600, 19200 бод) VIDEOTEC MACRO (1200, 9600, 19200, 38400 бод) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
Применение | Внутренняя/Наружная установка |
Рабочая температура | 0°C/+40°С |
Температура согласно сертификату | -20°C/+40°С |
СЕРТИФИКАЦИЯ | |
ATEX | Ex II 2GD - Ex d IIC T6 Gb - Ex tb IIIC T85°C Db IP66 0722: номер можно узнать у компетентного органа |
EAC | EX Ex II 2 GD Ex d IIC T6, IP66 -20°C/+40°C Ex tb IIIC T85°C, IP66, -20°C/+40°C |
OCTEX3/4C | Кабельная гланда с уплотнителем EX 3/4" NPT, неармированный кабель, IECEX-ATEX-EAC Ex |
OCTEXA3/4C | Кабельная гланда с уплотнителем EX 3/4" NPT, армированный кабель, IECEX-ATEX-EAC Ex |
OCTEXB3/4C | Кабельная гланда с барьером и уплотнителем 3/4" NPT, неармированный кабель, IECEX-ATEX-EAC Ex |
OCTEXBA3/4C | Кабельная гланда с барьером и уплотнителем 3/4" NPT, армированный кабель, IECEX-ATEX-EAC Ex |
OCTEX3/4 | Кабельная гланда с уплотнителем EX 3/4" NPT, неармированный кабель, ATEX |
OCTEXA3/4 | Кабельная гланда с уплотнителем EX 3/4" NPT, армированный кабель, ATEX |
OCTEXB1/2C | Кабельная гланда с барьером и уплотнителем EX 1/2" NPT, неармированный кабель, IECEX-ATEX-EAC Ex |
OCTEX1/2C | Кабельная гланда EX 1/2" NPT, неармированный кабель, IECEXATEX-EAC Ex, с уплотнителем 3-8mm |
OCTEXS1/2C | Кабельная гланда EX 1/2" NPT, неармированный кабель, IECEXATEX-EAC Ex, с уплотнителем 7,5-11,9mm |
OCTEX1/2-3/4C | Адаптер кабельной гланды из никелированной латуни 3/4" - 1/2" NPT, IECEX-ATEX-EAC Ex |
OCTEXP3/4C | Гланда для прокладки кабеля из никелированной латуни 3/4" NPT, IECEX-ATEX-EAC EX |
OEXPLUG3/4 | Заглушка EX 3/4" NPT, IECEX-ATEX-EAC E |
EXPTC | Взрывобезопасная поворотная турель с интегрированным кожухом |
EXPTD | Взрывобезопасная поворотная турель с интегрированным кожухом и устройством очистки стекла |
SM82A | Матричный коммутатор видеосигнала с 8 входами и 2 выходами |
SM164B | Матричный коммутатор видеосигнала с 16 входами и 4 выходами |
SM328B | Матричный коммутатор видеосигнала с 32 входами и 8 выходами |
DCTEL | Пульт для управления матричными коммутаторами и телеметрией |
DCJ | Пульт для управления матричными коммутаторами и телеметрией с джойстиком |
