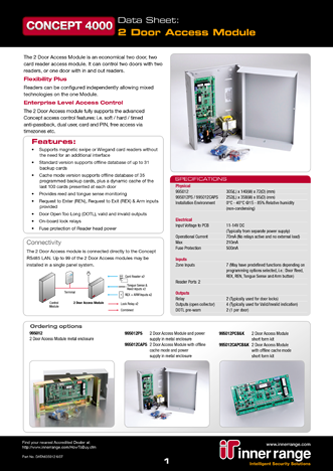

995012 - 2х дверный модуль доступа (2DAM)





Основные особенности



  • Поддержка считывателей для бесконтактных карт Wiegand или карт с магнитной полосой Magnetic Swipe
  • Автономная база данных на 31 пользователя (стандартная версия)
  • Кэшированная версия имеет автономную базу на 35 карт плюс динамическую память на 110 последних
  • Контроль состояния двери и замка
  • Входы для постановки под охрану, а так же запроса на вход / выход
  • Выходы типа «дверь слишком долго открытой двери (DOTL)», «верная / неверная карта»
  • Встроенное реле замка
  • Предохранители питания считывателя















Опции для заказа

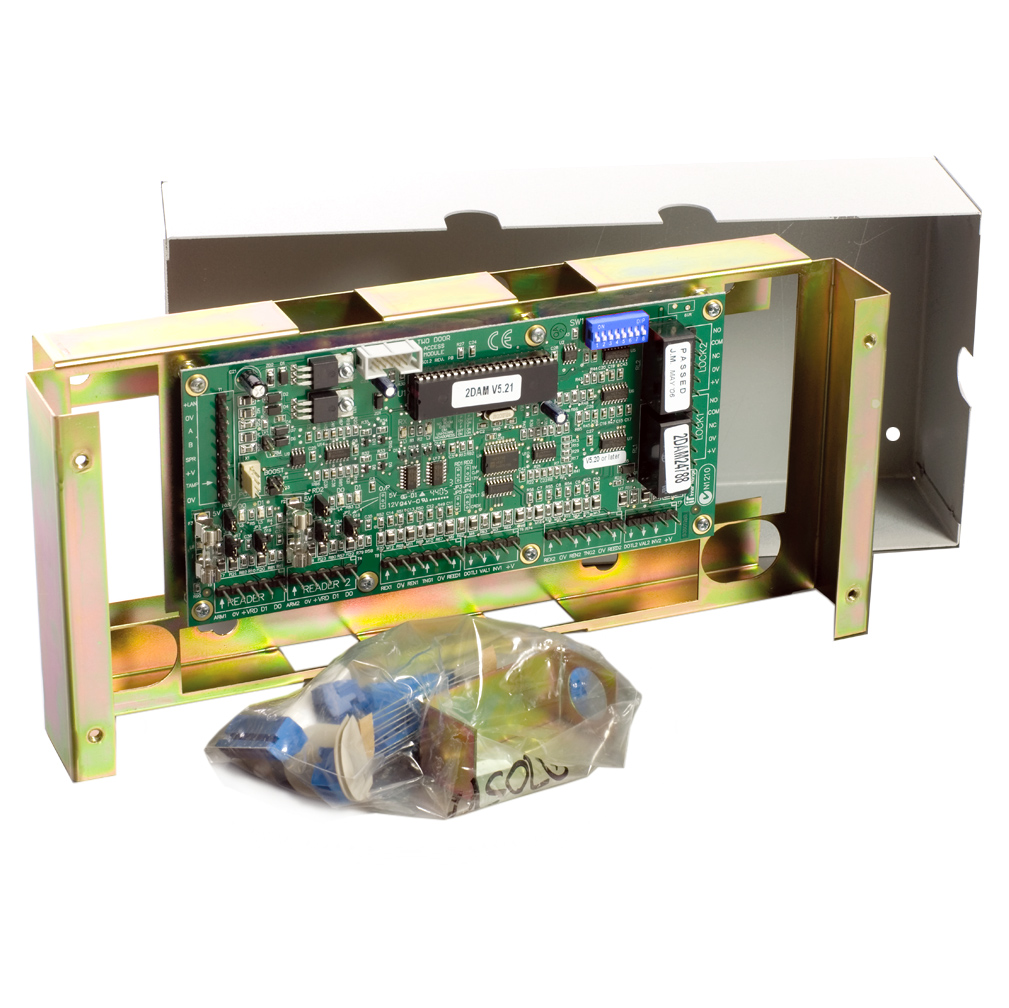

  • 995012 - Стандартный двухдверный модуль в металлическом корпусе

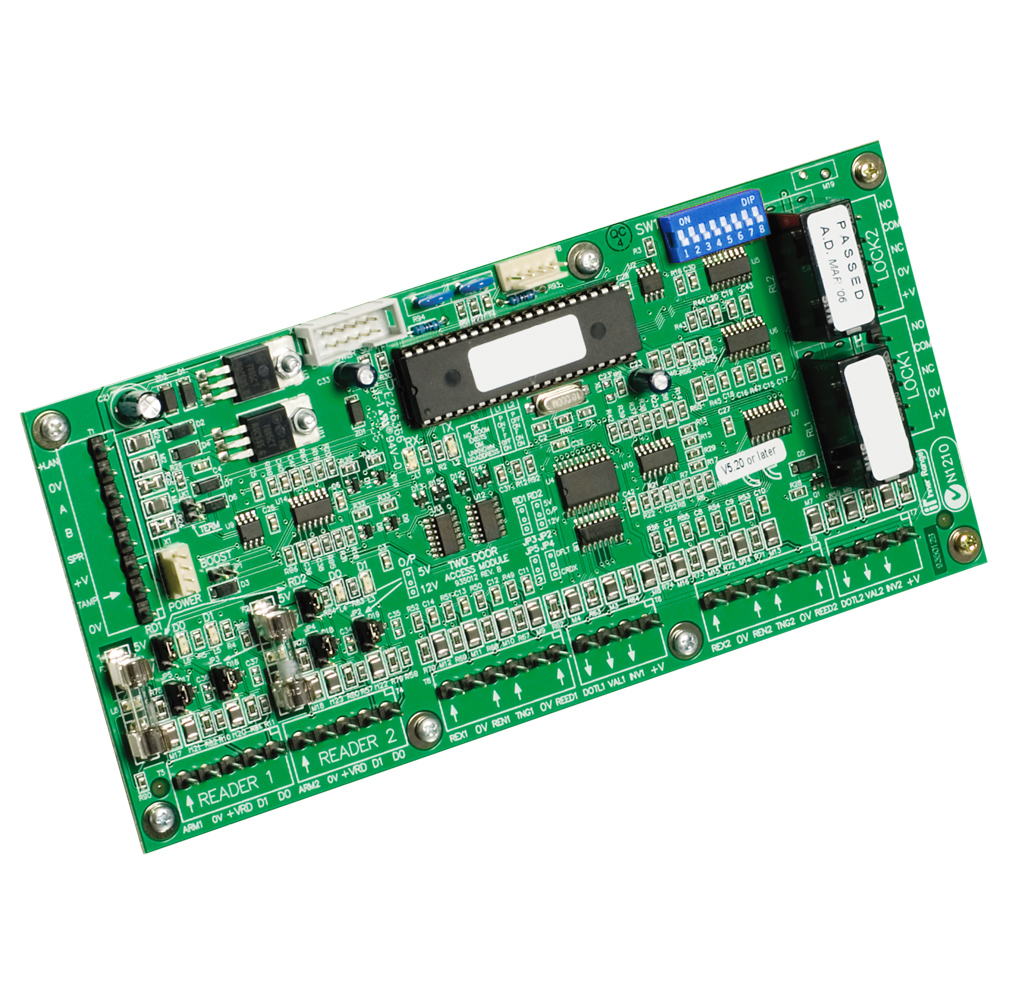

  • 995012PCB&K - Плата стандартного двухдверного модуля

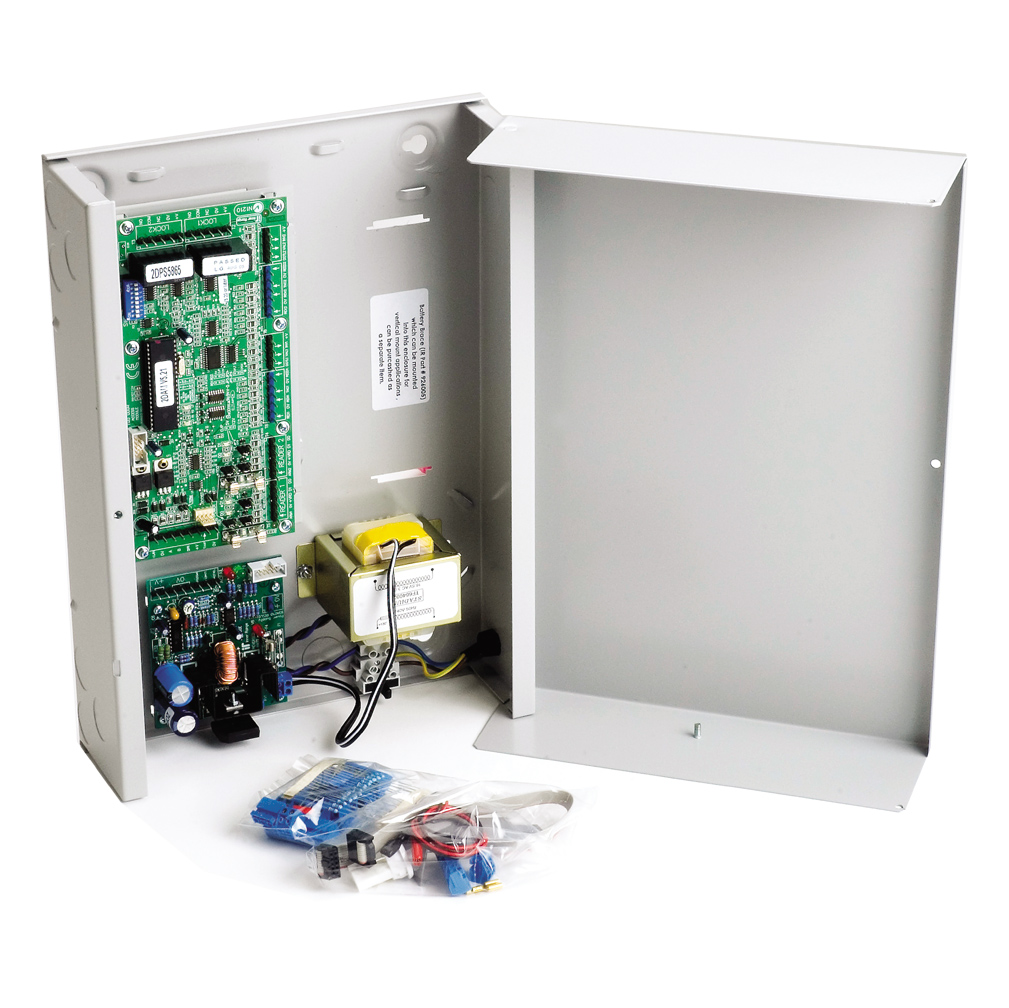

  • 995012PS - Стандартный двухдверный модуль в металлическом корпусе с блоком питания

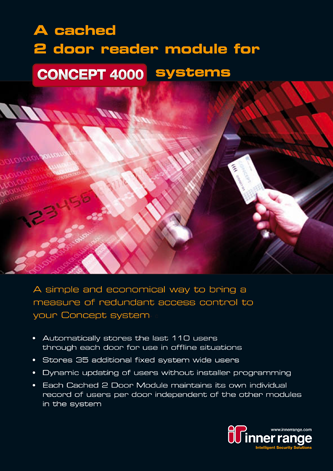

  • 995012CAPS - Двухдверный модуль c кэш-памятью в металлическом корпусе с блоком питания
  • 995012CAPCB&K - Плата двухдверного модуля с кэш-памятью
  • 995012SAPS - Автономный контроллер двух дверей  в стальном корпусе с интеллектуальным блоком питания 2А

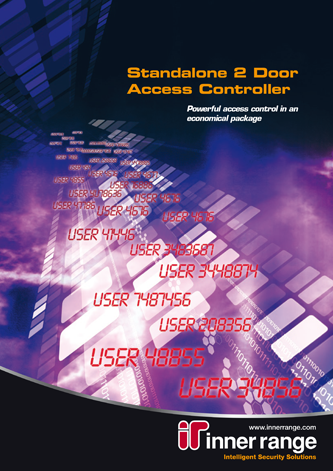

  • 995012SA - Автономный контроллер двух дверей в пластиковом корпусе
  • 993036 - Кабель подключения к ПК и программное обеспечение для настройки и управления автономным двухдверным контроллером 995012SA
  • 995112СА - Пакет для конвертирования автономного контроллера в сетевой и подключения к стандартной сети LAN Integriti




Двухдверный модуль управления доступом обеспечивает полный контроль и управление 2 дверями и 2 считывателями, либо 1 дверью с 2 считывателями (на вход и на выход). Модуль предоставлен в трёх версиях: стандартный (995012EXP, 995012PS), кэшированный (995012CAPCB&K, 995012CAPS) с автономной памятью на 35 резервных карт и динамической памятью на 110 последних карт по каждой двери, и автономный (995012SAPS, 995012SA) с автономной памятью на 100 карт.



Автономные контроллеры доступа предоставляют по 2 допполнительных входа и 4 системных входа для управления дверью (кнопка выхода, магнитный контакт и т.д.), а так же 6 выходов типа «открытый коллектор».





Контроллеры всех типов двух дверей предоставляют по два входа считывателя (поддержка Wiegand и Magnetic Swipe), два реле управления замком. Стандартные и кэшированные версии контроллеров имеют по 7 дополнительных входов, включая системные входы для управления дверью (кнопка выхода, магнитный контакт и т.д.) и 4 выходами "открытый коллектор" с двумя выходами для оповещения об открытой двери.







2DAM - Схема подключения







Физические характеристики
Габаритные размеры 995012 - 305(Д) х 140(Ш) х 72(Г) (мм)
995012PS / 995012CAPS / 995012SAPS - 252(Д) х 358(Ш) х 85(Г) (мм)
995012SA - 238(Д) х 118(Ш) х 74(Г) (мм)
Форм-фактора платы Размер Concept ’B’
Размеры платы 200(Д) х 94(Ш) х 45(Г) мм
Условия эксплуатации 0°С - 40°С @ 15%-85% относительной влажности (не конденсат)
Электрические характеристики (для платы)
Питающее напряжение 11-14В постоянного тока (от внешнего блока питания)
Потребление 70мА в режиме ожидания; 210мА с активными реле замков
 ВНИМАНИЕ: данные показатели не включают потребление внешних устройств: считывателей, замков, зуммеров, ламп или любых других устройств, подключенных к контактам «дверь открыта слишком долго», «верная/неверная карта»
Плавкий предохранитель 500мА
Характеристики реле
Реле замков 5А@30VDC
Подключения
Замок 2 колодки (+V, 0V, NC/COM/NO)
Двери 2 колодки (запрос на выход, 0V, запрос на вход, микроконтакт замка, СМК, дверь открыта слишком долго, верная карта, неверная карта, +V)
Считыватели Wiegand 2 колодки (постановка под охрану, 0V, +VRD, D1, D0)
RS485 LAN / Внешнее питание / Тампер корпуса 1 колодка (LAN+, 0V, A, B, SPR, +V, TAMP, 0V - адрессация с помощью DIP-переключателей)
Мониторинг внешних БП (Совместимо с с интеллектуальными БП Inner Range)
Отсутствие AС отсутствие AС на внешнем БП
Разряд аккумулятора разряд аккумулятора на внешнем БП
Предохранитель LAN предохранитель LAN на внешнем БП
Предохранитель датчика предохранитель датчика на внешнем БП
Низкое напряжение Низкое напряжение на внешнем БП
Сбой БП Сбой на внешнем БП





Compatible Powered Enclosures



  • Integriti Small Enclosure
  • Medium Enclosure
  • XLarge Enclosure
  • WideBody Enclosure
  • Rack Mount Enclosure





Power Supplies



  • 2Amp Power Supply PCB
